System alarmowy BJD z kontrolą ciśnienia SECOH

Prosty sposób na kontrolę pracy oczyszczalni

Firma SECOH – producent znany przede wszystkim z oferty dmuchaw membranowych z silnikiem elektromagnetycznym – wprowadził do oferty proste urządzenie umożliwiające kontrolę pracy oczyszczalni i ostrzeganie o nieprawidłowościach, którym jest skrzynka alarmowa BJD z kontrolą ciśnienia.

System BJD działa na zasadzie pomiaru ciśnienia i reagowania w postaci sygnałów świetlnych na spadek ciśnienia roboczego poniżej 70 mbar lub wzrost powyżej 250 mbar.

Z przekroczeniem dolnej granicy ciśnienia mogą wiązać się takie usterki jak:

  • pęknięte membrany (w przypadku dmuchaw JDK20-JDK50, które nie posiadają wyłącznika mechanicznego - dzięki alarmowi można szybciej wyłączyć urządzenie i zapobiec większym uszkodzeniom)
  • duża nieszczelność w układzie – rozerwany lub zsunięty z króćców wąż
  • dmuchawa nie pracuje, mimo że powinna (przyczyny – oprócz pękniętych membran, mogą być różne – spięcie, przerwany obwód elektryczny, zimny lut czy uszkodzony auto-stopper).

Z przekroczeniem górnej granicy ciśnienia możemy mieć do czynienia w przypadku na przykład zalania oczyszczalni, załamanego węża, zablokowanych lub starych dyfuzorów, czy też źle ustawionych zaworów (jeśli są ustawiane ręcznie).

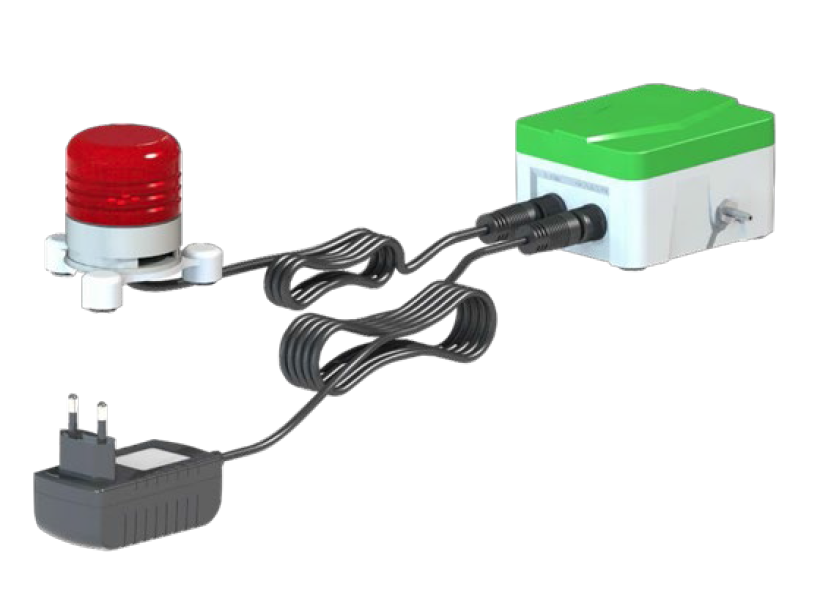

Zestaw BJD składa się ze skrzynki pomiarowej, lampki (w obudowie odpornej na warunki pogodowe) na długim przewodzie umożliwiającym montaż na zewnątrz szafki oczyszczalni, przewodu pneumatycznego do podłączenia do linii ciśnienia oraz zasilacza wraz z kablem.

Najważniejsze cechy urządzenia to:

  • uniwersalne zastosowanie
  • prosta konstrukcja i łatwość instalacji
  • zdalny alarm
  • stopień ochrony IP światła alarmowego (po zastosowaniu przezroczystej osłony) może wynosić IP45.

Gdy ciśnienie powietrza w skrzynce jest wyższe lub niższe od określonej wartości, obwód zostanie zamknięty i uruchomi się alarm (lampka alarmowa zacznie błyskać).

Parametry pracy:

BJD - A1>A7 (BJD-A1 / BJD-A2 / BJD-A3 / BJD-A4 / BJD-A5 / BJD-A6 / BJD-A7)

Model Napięcie Częstotliwość Alarm dla wys. ciśn. Niskie Alarm dla niskiego ciśn. Moc Waga netto Hałas (1 m)
  V AC Hz kPa kPa W kg dB(A)
BJD-A1 100-240 50 / 60   < 7 3,0 0,9 70
BJD-A2 100-240 50 / 60 > 20   3,0 0,9 70
BJD-A3 100-240 50 / 60 > 25   3,0 0,9 70
BJD-A4 100-240 50 / 60 > 30   3,0 0,9 70
BJD-A5 100-240 50 / 60 > 20 < 7 3,0 0,9 70
BJD-A6 100-240 50 / 60 > 25 < 7 3,0 0,9 70
BJD-A7 100-240 50 / 60 > 30 < 7 3,0 0,9 70

Wszystkie parametry podano wyłącznie w celach poglądowych i nie należy ich traktować jako wartości gwarantowanych.

Więcej informacji na temat systemu alarmowego BJD znaleźć można w karcie katalogowej.
