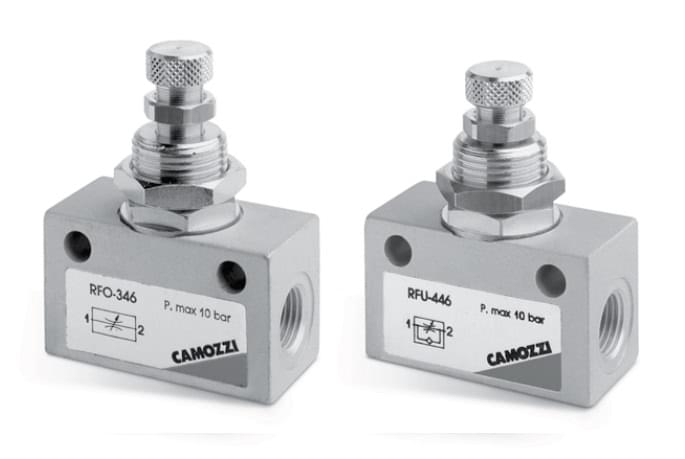

Zawory przepływu serii RFU, RFO CAMOZZI
Zawory regulujące zapewniają kontrolę przepływu w jednym lub dwóch kierunkach
Gniazda: M5, G1/8, G1/4, G3/8 oraz G1/2
Średnica nominalna M5 = 1.5 mm; G1/8 = 2 i 3 mm; G1/4 = 4 i 6 mm; G3/8 i G1/2 = 7 mm
- seria RFU: kontrola przepływu w jednym kierunku przy regulacji prędkości ruchu siłownika
- seria RFO: umożliwia regulację natężenia przepływu w obu kierunkach np. napełnianie i opróżnianie zbiornika powietrza
Regulatory przepływu dostępne są z gniazdami M5, G1/8, G1/4, G3/8 oraz G1/2. Gniazda G1/8 oraz G1/4 posiadają dwie średnice przepływowe (patrz charakterystyki). Zależnie od wymagań i możliwości zawór regulujący może być montowany panelowo lub na ścianie, lub bezpośrednio z siłownikami. Dla właściwego doboru zaworu sterującego natężeniem przepływu powietrza należy postępować w następujący sposób:
- Obliczyć zużycie powietrza przez siłownik (Nl/min) -patrz tabele siłowników.
- Uwzględnić wymagany czas cyklu roboczego siłownika.
- Sprawdzić charakterystyki przepływowe.
