Pompy membranowe serii NDP-05 YAMADA
DN08 - 1/4" - Max. przepływ 11,7 l/min
Pompy membranowe YAMADA serii NDP zasilane sprężonym powietrzem służą do transportowania wszelkiego rodzaju płynów, głównie agresywnych chemicznie oraz mediów o podwyższonej lepkości i ścieralności.
Dzięki prostej zasadzie działania pomp membranowych i szerokiej gamie materiałów z jakich mogą być produkowane, można je stosować do pompowania praktycznie wszystkich typów cieczy! Są idealne do pompowania cieczy zarówno o niskiej gęstości, takich jak rozpuszczalniki i paliwa, a także do bardzo lepkich mediów jakimi są kleje i farby (max. lepkość dla serii NDP-5 do 500 cP/ mPas). Pompy przeznaczone są także do mediów agresywnych chemicznie, takich jak stężone kwasy i zasady oraz cieczy zawierających cząstki stałe.

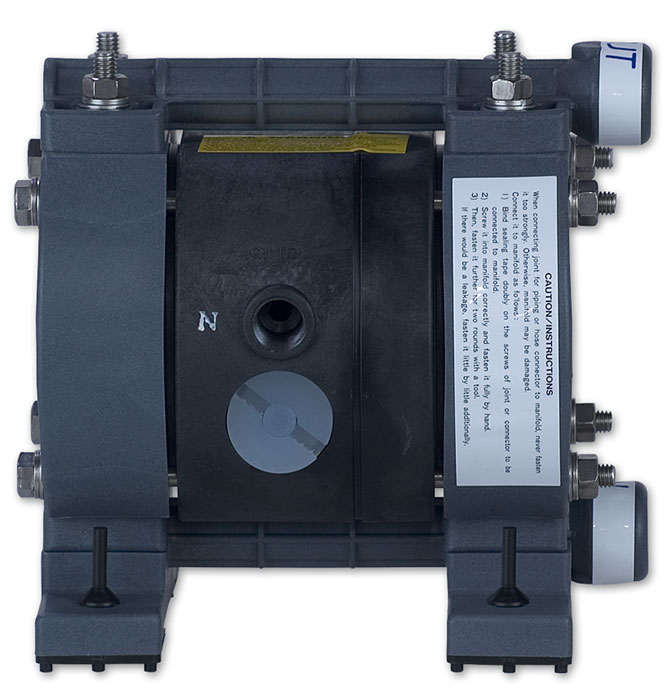

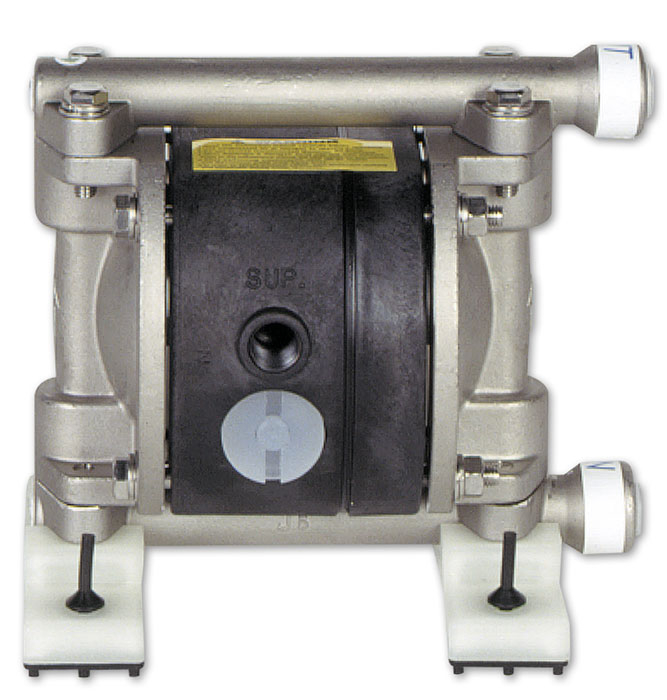

Pompy serii Yamada® NDP-5 zapewniają maksymalne natężenie przepływu wynoszące 11,7 litra na minutę. Pompy są dostępne w wykonaniu z aluminium, stali nierdzewnej (SUS316), Kynar® (PVDF), acetalu, polipropylenu i Teflonu PTFE.
To, co odróżnia Yamadę od reszty producentów, to unikalna technologia zaworów powietrznych. Yamada wykorzystuje całkowicie bezsmarowy zawór powietrza i niezależne mechanizmy pilotowe do sterowania dystrybuują sprężonego powietrza.
Gdy sprężone powietrze dostaje się do pompy, jest kierowane przez główny zawór powietrza na jedną lub drugą stronę, w zależności od pozycji początkowej unikalnego suwaka zwanego C-spool. Gdy powietrze dostaje się do komory, wypycha membranę na zewnątrz pod jej wpływem ciecz wypychana jest z komory zaworu kulowego wylotowego jednocześnie domyka przeciwległy zawór kulowy wlotowy. Gdy membrana porusza się na zewnątrz, połączona sworzniem druga membrana znajdująca się po przeciwnej stronie ciągnie membranę do wewnątrz. Gdy wykona ona pełny skok, zetknie się z zaworem pilotowym, wciskając go i przerywając uszczelnienie w celu otwarcia kanału wylotowego.
Bezpieczna konstrukcja antyiskrowa zgodna z wymaganiami ATEX pozwala na prace w strefach przeciwwybuchowych. Zasilana sprężonym powietrzem pompa membranowa, może transportować łatwopalne ciecze.
W pełni samozasysające urządzenie, które może wydajnie pompować płyn, bez konieczności zalewania pompy.
Seria NDP-5 ma nominalną średnicę 1/4” (8 mm) i maksymalne natężenie przepływu około 11 l/min.

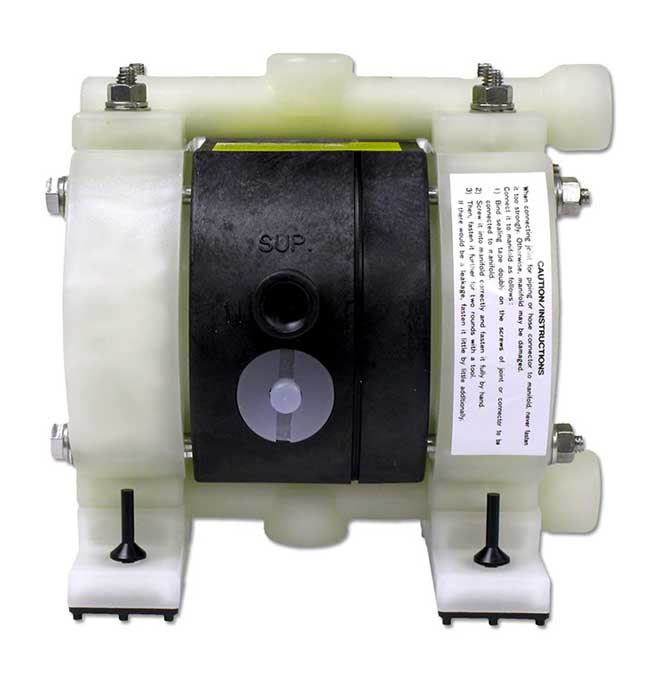

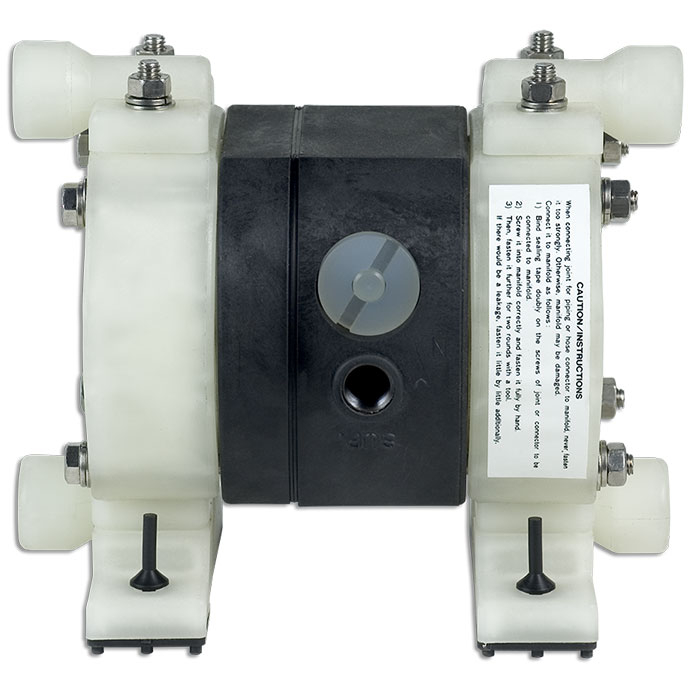

Galeria zdjęć
Główne zastosowania:
- Cyrkulacja - środki antyadhezyjne i powierzchniowo czynne
- Pompowanie aerozoli
- Pompowanie ścieków fabrycznych i zużytego oleju
- Transport cieczy łatwopalnych w strefach zagrożonych wybuchem
- Transfer i cyrkulacja farb drukarskich do komór raklowych na wałki rastrowe tzw. aniloks
- Odprowadzanie wody z elektrowni
- Odpompowywanie cieczy odpadowych podczas udrażniania i czyszczenia rurociągów i zbiorników
- Transport paliwa w strefach zagrożonych wybuchem
- Transport gliny i glazury
- Transport składników spożywczych i dodatków
- Transport alkoholu, środków dezynfekujących i rozpuszczalników
- Transport oleju, chłodziwa, farby itp./
- Transport suchego i bezwodnego proszku o niskim ciężarze właściwym
Seria NDP-5 1/4” jest alternatywą dla wielu producentów pomp membranowych AODD ¼” PP takich jak Wilden, Sandpiper, Lutz, Verderair VA, ARO, Graco, Samoa, Denios.
Pneumatyczne pompy dwumembranowe idealnie sprawdzają sią jako pompy do chemii i do CIP (C.I.P) w tym do ługu sodowego często zastępując pompy dozujące i perystaltyczne gdyż są pompami ssącymi.

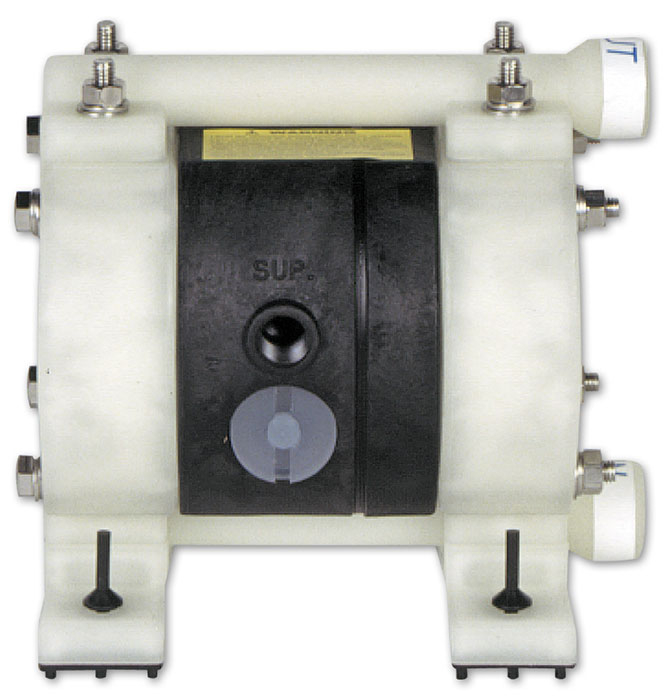

Yamada NDP-5FPT
Yamada NDP-5FPT jest alternatywą dla: Wilden P25/PZPPP/TNL/TF/PTV, ARO PD02P-APS-PTT, SandPiper: PB ¼ TS4PP, PB1/4 A, SAMOA Pneumat System: DC20PPSEPTMBAS, YTS - D051PT, Lutz ¼” PP, Verderair VA-08, DEPA DL5PPMT, 5260-070 AODD-1/4-mini PPT (polipropylen / PTFE), EODD Electrically Operated Duble Diaphragm, Graco Quantm Industrial Series EODD Pump
Zestawy naprawcze Yamada: K5D-PT, K5VN-PT, K5-AM
UWAGA! Tłumik hałasu wewnętrzny - wbudowany!
FRL: wielkość ¼” CKD seria W10008G lub Camozzi MC104-D00 lub MD1

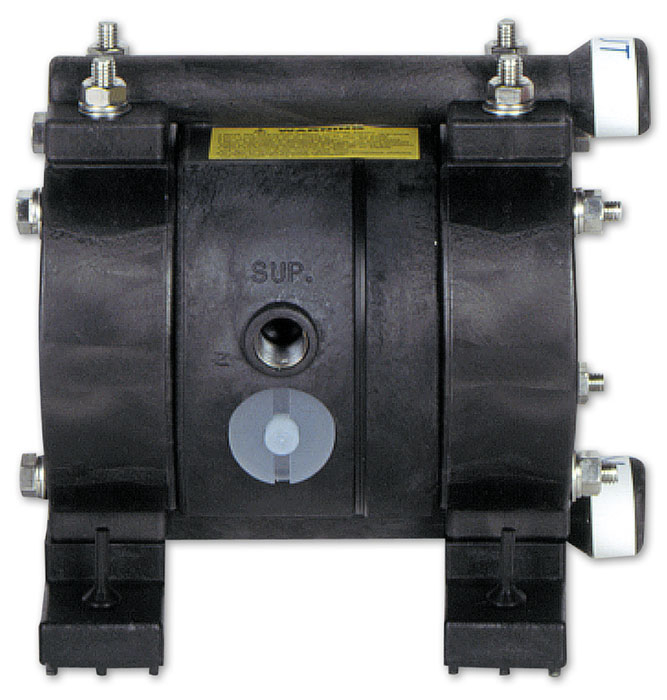

Yamada NDP-5FVT
Yamada NDP-5FVT jest alternatywą dla: Wilden P.025/KPPP/TF/TF/KTV, ARO PD02P-AKS-KTT, Sand-Piper: PB ¼ TS4PVDF, PB1/4 A, SAMOA Pneumat System: DC20PP, YTS - D051VT, Lutz ¼” PVDF, Verderair VA-08, 5261-070 AODD-1/4-mini KNT (PVDF / PTFE), EODD Electrically Operated Duble Diaphragm, Graco Quantm Industrial Series EODD Pump
Seria NDP-5 1/4” jest alternatywą dla wielu producentów pomp membranowych AODD ¼” Kynar PVDF takich jak Wilden, Sandpiper, Lutz, Verderair VA, ARO, Graco, Samoa, Denios.
Pneumatyczna pompa dwumembranowa NDP-5FVT idealnie sprawdza sią jako pompa do chemii i znajduję zastosowanie w centralnych stacjach myjących tzw. CIP (C.I.P.) do transferu ługu sodowego, kwasu azotowego czy podchlorynu sodu często zastępując pompy dozujące i perystaltyczne gdyż są pompami o ssącymi.
Zestawy naprawcze Yamada: K5D-PT, K5VN-VT, K5-AM
UWAGA! Tłumik hałasu wewnętrzny - wbudowany!
FRL: wielkość ¼” CKD seria W10008G lub Camozzi MC104-D00 lub MD1
