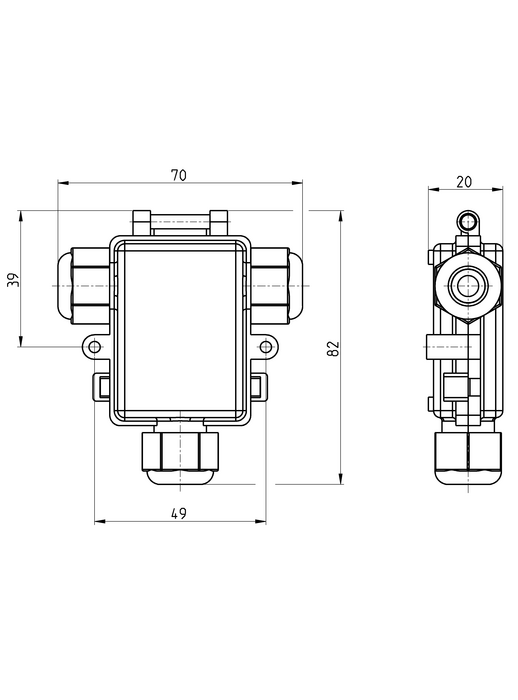

Urządzenie sterujące PWM serii 130
- Sterowanie prądowe w formie pętli zamkniętej (maks. dostarczany prąd = 1 A)
- Regulacja w zakresie czasu narastania i opadania sygnału
- Sygnał sterowania 0-10 V i 4-20 mA
- Regulacja min. i maks. prądu
Elektroniczne urządzenie sterujące serii 130 umożliwia pośrednie sterowanie PWM dowolnym zaworem proporcjonalnym o maksymalnym prądzie 1 A. Urządzenie to przetwarza standardowy sygnał wejściowy (0-10 lub 4-20 mA) na sygnał PWM w celu uzyskania prądu proporcjonalnego na cewce.
Układ sterowania prądowego pozwala zniwelować różnice w działaniu spowodowane nagrzewaniem się cewki lub zmianami w napięciu zasilania. Możliwe jest również nastawienie maksymalnego i minimalnego prądu dostarczanego do cewki. Urządzenie może być wyposażone w funkcję regulacji narastania/opadania sygnału wyjściowego w zakresie od 0 do 5 s. Oprogramowanie będące częścią urządzenia i dedykowane do zaworów sterowanych proporcjonalnie gwarantuje najlepszą ich wydajność.
Schemat podłączenia urządzenia
Regulacja minimalnego i maksymalnego prądu
Schemat działania
Przykładowe zastosowanie do regulacji prędkości siłownika
Do pobrania
