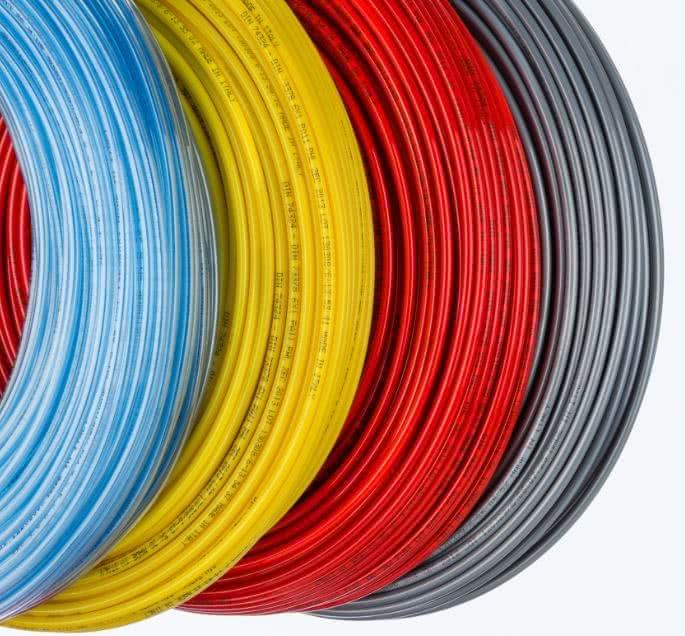

Przewody pneumatyczne PA12 ZEC

Przewody pneumatyczne PA12 typ S40 przede wszystkim przeznaczone są przemysłowych instalacji pneumatycznych, układów hamulcowych., a także transportu przeróżnych mediów.

PA12 w zakresie właściwości mechanicznych gwarantuje doskonałą odporność na ciśnienie. Dodatkowo PA12 wykazuje bardzo dobrą odporność chemiczną m.in. wobec takich mediów jak kwasy, chlorki, palia, oleje, freony, czy wodę morską.

Wykonany także w takich normach jak DIN 74324, DIN 73378.

Do zastosowań na zewnątrz i układów hamulcowych sugerujemy używanie przewodów w kolorze czarnym.

Istnieje także możliwość zamówienia przewodów PA12 w wersjach specjalnych:

  • Średnice w calach
  • Super-elastyczny
  • Typ S20 – PHLY
  • Typ S – HL
  • Typ X – HIPHL
  • Multiprzewody – każdy przewód w innym kolorze celem odróżnienia poszczególnych układów
  • ATEX
  • Samogasnące

Różnego rodzaju węże pneumatyczne PA12 dostępne są w średnicach od 2 mm do 40 mm, a także od 1/8’’ do 5/8’’. Dostępne są także w wersji która może pracować w strefie zagrożenia wybuchem ATEX.

Aby uzyskać rzeczywistą wytrzymałość na ciśnienie, należy uwzględnić współczynniki wpływu temperatury, które znajdują się bezpośrednio pod tabelami z dostępnymi rozmiarami i kolorami.

PA12 typ S40 – PHL (Standardowy) – istnieje możliwość zamawiania na metry

Typ Średnica zew. Średnica wew. Grubość Ciśnienie max. Ciśnienie rozrywające Zagięcie min. Waga
- mm. mm. mm. bar bar mm. g/m
TA21*40 2 1 0,5 40 120 5 2,4
TA2515*40 2,5 1,5 0,5 33 100 7 3,2
TA315*40 3 1,5 0,75 44 132 8 5,5
TA32*40 3 2 0,5 27 80 10 4
TA31714*40 3,17 1,4 0,89 53 160 13 6,5
TA415*40 4 1,5 1,25 67 200 18 11,1
TA42*40 4 2 1 44 132 16 9,7
TA423*40 4 2,3 0,85 37 112 22 8,7
TA425*40 4 2,5 0,75 31 94 24 7,9
TA427*40 4 2,7 0,65 23 68 26 7
TA43*40 4 3 0,5 19 56 28 5,7
TA53*40 5 3 1 33 100 20 12,9
TA535*40 5 3,5 0,75 23 70 25 10,3
TA62*40 6 2 2 68 204 20 25,9
TA63*40 6 3 1,5 44 132 25 21,8
TA637*40 6 3,7 1,15 31 94 28 18
TA64*40 6 4 1 28 84 30 16,2
TA645*40 6 4,5 0,75 19 56 32 12,7
TA75*40 7 5 1 22 66 35 19,4
TA84*40 8 4 2 44 132 32 38,8
TA85*40 8 5 1,5 32 96 35 31,5
TA86*40 8 6 1 20 60 40 22,6
TA863*40 8 6,3 0,85 17 52 50 19,7
TA9525*40 9,52 5 2,26 43 130 45 53,1
TA96*40 9 6 1,5 28 84 45 36,4
TA97*40 9 7 1 17 50 55 25,9
TA106*40 10 6 2 33 100 55 51,7
TA107*40 10 7 1,5 23 70 58 41,2
TA1075*40 10 7,5 1,25 20 60 60 35,4
TA108*40 10 8 1 16 48 60 29,1
TA118*40 11 8 1,5 21 64 60 46,1
TA128*40 12 8 2 28 84 60 64,7
TA129*40 12 9 1,5 20 60 60 50,9
TA1210*40 12 10 1 12 36 85 35,6
TA12510*40 12,5 10 1,25 16 48 80 45,5
TA1277*40 12,7 7 2,85 43 130 60 90,8
TA1410*40 14 10 2 23 68 75 77,6
TA1411*40 14 11 1,5 16 48 85 60,6
TA1412*40 14 12 1 10 30 90 42
TA1512*40 15 12 1,5 16 48 90 65,5
TA15125*40 15 12,5 1,25 12 36 100 55,6
TA1513*40 15 13 1 11 32 110 45,3
TA1612*40 16 12 2 20 60 95 90,6
TA1613*40 16 13 1,5 13 40 110 70,3
TA1614*40 16 14 1 9 26 120 48,5
TA18135*40 18 13,5 2,25 19 56 100 114,6
TA1814*40 18 14 2 17 52 100 103,5
TA1815*40 18 15 1,5 12 36 140 80,1
TA1816*40 18 16 1 7 22 350 55
TA2015*40 20 15 2,5 19 56 160 141,5
TA2016*40 20 16 2 16 48 200 116,4
TA2218*40 22 18 2 13 40 200 129,4
TA2219*40 22 19 1,5 9 28 250 99,5
TA2420*40 24 20 2 12 36 300 142,3
TA2519*40 25 19 3 18 54 250 213,5
TA2822*40 28 22 3 16 48 310 242,6
TA2823*40 28 23 2,5 13 40 330 206,2
TA3025*40 30 25 2,5 12 36 380 222,4
TA4034*40 40 34 3 11 32 480 359

W miejscu * należy umieścić literę koloru

Zakres temperatur: -40°C ÷ 80°C (Dla mediów na bazie wody maksymalna temperatura wynosi 70°C)

0°C 23°C 30°C 40°C 50°C 60°C 70°C 80°C
1 1 0,87 0,74 0,64 0,57 0,52 0,47

PA12 typ S40 – średnice calowe – minimalna ilość zamówienia na zapytanie (zależy od typu).

Typ Średnica zew. Średnica wew. Grubość Ciśnienie max. Ciśnienie rozrywające Zagięcie min. Waga
- mm. mm. mm. bar bar mm. g/m
TA1-8*40 3,17 2 0,59 23 70 9,4 4,9
TA5-32*40 3,96 2,3 0,83 28 84 12,7 8,4
TA3-16*40 4,76 3 0,88 28 84 19,1 11
TA1-4*40 6,35 4,3 1,03 28 84 25,4 17,7
TA5-16*40 7,93 5,9 1,02 23 70 31,8 22,7
TA3-8*40 9,52 6,98 1,27 21 64 75 33,9
TA1-2*40 12,7 9,53 1,59 19 56 110 57
TA5-8*40 16 13 1,5 13 40 205 70,3

W miejscu * należy umieścić literę koloru

Zakres temperatur: -20°C ÷ 80°C (Dla mediów na bazie wody maksymalna temperatura wynosi 70°C)

0°C 23°C 30°C 40°C 50°C 60°C 70°C 80°C
1 1 0,87 0,74 0,64 0,57 0,52 0,47

PA12 typ Super-elastyczny - w sprzedaży dostępne tylko cale rolki po 100 lub 50mb.

Typ Średnica zew. Średnica wew. Grubość Ciśnienie max. Ciśnienie rozrywające Zagięcie min. Waga
- mm. mm. mm. bar bar mm. g/m
TA42*15 4 2 1 27 80 10 9,3
TA425*15 4 2,5 0,75 17 52 15 7,6
TA53*15 5 3 1 21 64 22 12,4
TA64*15 6 4 1 15 44 25 15,5
TA85*15 8 5 1,5 19 56 30 30,3
TA8456*15 8,4 5,6 1,4 13 40 50 30,5
TA86*15 8 6 1 11 34 40 21,8
TA107*15 10 7 1,5 13 40 65 39,6
TA108*15 10 8 1 11 32 80 28
TA129*15 12 9 1,5 12 36 90 49
TA1210*15 12 10 1 9 26 110 34,2

W miejscu * należy umieścić literę koloru

Zakres temperatur: -20°C ÷ 80°C (Dla mediów na bazie wody maksymalna temperatura wynosi 70°C)

0°C 23°C 30°C 40°C 50°C 60°C 70°C 80°C
1 1 0,87 0,74 0,64 0,57 0,52 0,47

PA12 typ S20 - PHLY - w sprzedaży dostępne tylko cale rolki po 100 lub 50mb.

Typ Średnica zew. Średnica wew. Grubość Ciśnienie max. Ciśnienie rozrywające Zagięcie min. Waga
- mm. mm. mm. bar bar mm. g/m
TA2515*20 2,5 1,5 0,5 51 154 9 3,2
TA42*20 4 2 1 67 200 20 9,6
TA425*20 4 2,5 0,75 47 140 30 7,8
TA63*20 6 3 1,5 82 246 30 21,6
TA64*20 6 4 1 41 124 42 16
TA86*20 8 6 1 27 80 65 22,4
TA106*20 10 7 1,5 44 132 110 40,8
TA108*20 10 8 1 23 68 150 28,8
TA129*20 12 9 1,5 27 80 120 50,4
TA1410*20 12 10 1 19 56 185 35,2
TA1512*20 15 12 1,5 21 64 220 64,9
TA1612*20 16 12 2 27 80 300 89,7

W miejscu * należy umieścić literę koloru

Zakres temperatur: -40°C ÷ 80°C (Dla mediów na bazie wody maksymalna temperatura wynosi 70°C)

0°C 23°C 30°C 40°C 50°C 60°C 70°C 80°C
1 1 0,85 0,73 0,65 0,59 0,54 0,5

PA12 typ SR – HL - w sprzedaży dostępne tylko cale rolki po 100 lub 50mb.

Typ Średnica zew. Średnica wew. Grubość Ciśnienie max. Ciśnienie rozrywające Zagięcie min. Waga
- mm. mm. mm. bar bar mm. g/m
TA42*SR 4 2 1 91 272 25 9,5
TA425*SR 4 2,5 0,75 63 188 36 7,7
TA427*SR 4 2,7 0,65 53 160 38 6,9
TA43*SR 4 3 0,5 40 120 42 5,5
TA53*SR 5 3 1 70 210 29 12,7
TA535*SR 5 3,5 0,75 49 148 30 10,1
TA63*SR 6 3 1,5 93 280 36 21,4
TA64*SR 6 4 1 56 168 50 15,9
TA75*SR 7 5 1 47 140 43 19
TA84*SR 8 4 2 93 280 46 38,1
TA85*SR 8 5 1,5 64 192 80 30,9
TA86*SR 8 6 1 40 120 102 22,2
TA9525*SR 9,52 5 2,26 87 260 120 52
TA106*SR 10 6 2 70 210 135 50,7
TA107*SR 10 7 1,5 49 148 125 40,4
TA108*SR 10 8 1 31 92 225 28,5
TA1210*SR 12 10 1 25 76 250 34,9
TA1277*SR 12,7 7 2,85 87 260 120 89
TA15125*SR 15 12,5 1,25 25 76 315 54,5
TA1815*SR 18 15 1,5 25 76 405 78,5

W miejscu * należy umieścić literę koloru

Zakres temperatur: -40°C ÷ 80°C (Dla mediów na bazie wody maksymalna temperatura wynosi 70°C)

0°C 23°C 30°C 40°C 50°C 60°C 70°C 80°C
1 1 0,81 0,61 0,5 0,44 0,39 0,34

PA12 typ X - HIPHL - w sprzedaży dostępne tylko cale rolki po 100 lub 50mb.

Typ Średnica zew. Średnica wew. Grubość Ciśnienie max. Ciśnienie rozrywające Zagięcie min. Waga
- mm. mm. mm. bar bar mm. g/m
TA42*40X 4 2 1 49 147 16 9,6
TA423*40X 4 2,3 0,85 40 120 22 8,6
TA425*40X 4 2,5 0,75 34 102 24 7,8
TA53*40X 5 3 1 37 111 20 12,8
TA62*40X 6 2 2 73 219 20 25,6
TA63*40X 6 3 1,5 49 147 25 21,6
TA64*40X 6 4 1 29 87 30 16
TA84*40X 8 4 2 49 147 32 38,4
TA85*40X 8 5 1,5 34 102 35 31,2
TA855*40X 8 5,5 1,25 27 81 40 27
TA86*40X 8 6 1 21 63 40 22,4
TA96*40X 9 6 1,5 29 87 45 36
TA106*40X 10 6 2 37 111 55 51,2
TA1075*40X 10 7,5 1,25 21 63 60 35
TA108*40X 10 8 1 16 48 60 28,8
TA118*40X 11 8 1,5 23 69 60 45,6
TA128*40X 12 8 2 29 87 60 64,1
TA129*40X 12 9 1,5 21 63 60 50,4
TA12510*40X 12,5 10 1,12 16 48 80 45
TA1410*40X 14 10 2 24 72 75 76,9
TA1512*40X 15 12 1,5 16 48 90 64,9
TA1513*40X 15 13 1 10 30 110 44,8
TA1612*40X 16 12 2 21 63 95 89,7
TA1814*40X 18 14 2 18 54 100 102,5
TA2016*40X 20 16 2 16 48 200 115,3

W miejscu * należy umieścić literę koloru

Zakres temperatur: -55°C ÷ 80°C (Dla mediów na bazie wody maksymalna temperatura wynosi 70°C)

0 - 23°C 30°C 40°C 50°C 60°C 70°C 80°C 90°C
1 0,83 0,71 0,62 0,55 0,49 0,45 0,41

PA12 Multiprzewód

Typ Średnica zew. Średnica wew. Grubość Ciśnienie max. Ciśnienie rozrywające Zagięcie min. Waga
- mm. mm. mm. bar bar mm. g/m
M422A 4 2 1 44 132 20 41
M4252A 4 2,5 0,75 31 94 30 36
M4272A 4 2,7 0,65 23 68 30 33
M642A 6 4 1 28 84 40 63
M862A 8 6 1 20 60 50 86
M1082A 10 8 1 16 48 70 107
M12102A 12 10 1 12 36 90 164
M14122A 14 12 1 10 30 100 211
M15122A 15 12 1,5 16 48 115 267
M151252A 15 12,5 1,25 12 36 130 247
M423A 4 2 1 44 132 35 57
M4253A 4 2,5 0,75 31 94 40 51
M4273A 4 2,7 0,65 23 68 40 48
M643A 6 4 1 28 84 60 85
M863A 8 6 1 20 60 70 114
M1083A 10 8 1 16 48 100 148
M12103A 12 10 1 12 36 120 215
M14123A 14 12 1 10 30 180 243
M15123A 15 12 1,5 16 48 220 303
M151253A 15 12,5 1,25 12 36 240 273
M424A 4 2 1 44 132 35 70
M4254A 4 2,5 0,75 31 94 40 62
M4274A 4 2,7 0,65 23 68 40 60
M644A 6 4 1 28 84 60 107
M864A 8 6 1 20 60 80 176
M1084A 10 8 1 16 48 150 222
M12104A 12 10 1 12 36 180 317
M14124A 14 12 1 10 30 220 359
M15124A 15 12 1,5 16 48 300 467
M151254A 15 12,5 1,25 12 36 350 427
M425A 4 2 1 44 132 40 90
M4255A 4 2,5 0,75 31 94 50 81
M4275A 4 2,7 0,65 23 68 60 73
M645A 6 4 1 28 84 130 132
M865A 8 6 1 20 60 170 175
M1085A 10 8 1 16 48 180 268
M427A 4 2 1 44 132 40 116
M4257A 4 2,5 0,75 31 94 50 102
M4277A 4 2,7 0,65 23 68 60 91
M647A 6 4 1 28 84 130 177
M867A 8 6 1 20 60 160 243
M1087A 10 8 1 16 48 200 308
M4212A 4 2 1 44 132 130 199
M42512A 4 2,5 0,75 31 94 140 176
M42712A 4 2,7 0,65 23 68 150 167
M6412A 6 4 1 28 84 270 267
M8612A 8 6 1 20 60 300 460

W miejscu * należy umieścić literę koloru

Zakres temperatur: -20°C ÷ 80°C (Dla mediów na bazie wody maksymalna temperatura wynosi 70°C)

0°C 23°C 30°C 40°C 50°C 60°C 70°C 80°C
1 1 0,84 0,7 0,6 0,52 0,47 0,42

PA12 - ATEX - możliwość zamawiania na metry. Dostępne od ręki!

Typ Średnica zew. Średnica wew. Grubość Ciśnienie max. Ciśnienie rozrywające Zagięcie min. Waga
- mm. mm. mm. bar bar mm. g/m
TACO42N 4 2 1 51 152 18 10,7
TACO425N 4 2,5 0,75 36 108 26 8,7
TACO64N 6 4 1 33 100 40 17,9
TACO86N 8 6 1 24 72 70 25,1
TACO108N 10 8 1 19 56 120 32,2
TACO1210N 12 10 1 15 44 150 39,4
TACO1612N 16 12 2 24 72 200 100,2

Przeznaczony do układów pneumatycznych pracujących w strefach zagrożonych wybuchem ATEX.

Przewody te nadają się do Kategorii 2GD i mogą pracować w strefach 1, 21, 2, 22.

Oporność powierzchniowa <206Ω/cm

Zakres temperatur: -20°C ÷ 60°C (Dla mediów na bazie wody maksymalna temperatura wynosi 70°C)

0°C 23°C 30°C 40°C 50°C 60°C
1 1 0,87 0,74 0,64 0,57

PA12 – Samogasnące - w sprzedaży dostępne tylko cale rolki po 100 lub 50mb.

Typ Średnica zew. Średnica wew. Grubość Ciśnienie max. Ciśnienie rozrywające Zagięcie min. Waga
- mm. mm. mm. bar bar mm. g/m
TA42*V2 4 2 1 44 132 16 10,5
TA53*V2 5 3 1 33 100 20 13,9
TA64*V2 6 4 1 28 84 35 17,4
TA86*V2 8 6 1 20 60 65 24,4
TA108*V2 10 8 1 16 48 100 31,4
TA1210*V2 12 10 1 12 36 125 38,3
TA1412*V2 14 12 1 10 30 180 45,3
TA1512*V2 15 12 1,5 16 48 220 70,6
TA15125*V2 15 12,5 1,25 12 36 230 59,9
TA1815*V2 18 15 1,5 12 36 250 86,3
TA2218*V2 22 18 2 13 40 300 139,4
TA2420*V2 24 20 2 12 36 350 153,4
TA2823*V2 28 23 2,5 12 36 370 222,2
TA4034*V2 40 34 3 11 32 480 386,9

Przewód wykonany z materiału spełniającego normy UL94 w stopniu V2.

Zakres temperatur: -20°C ÷ 80°C (Dla mediów na bazie wody maksymalna temperatura wynosi 70°C).

Jest także wolny od halogenów.

0°C 23°C 30°C 40°C 50°C 60°C 70°C 80°C
1 1 0,87 0,74 0,64 0,57 0,52 0,47
