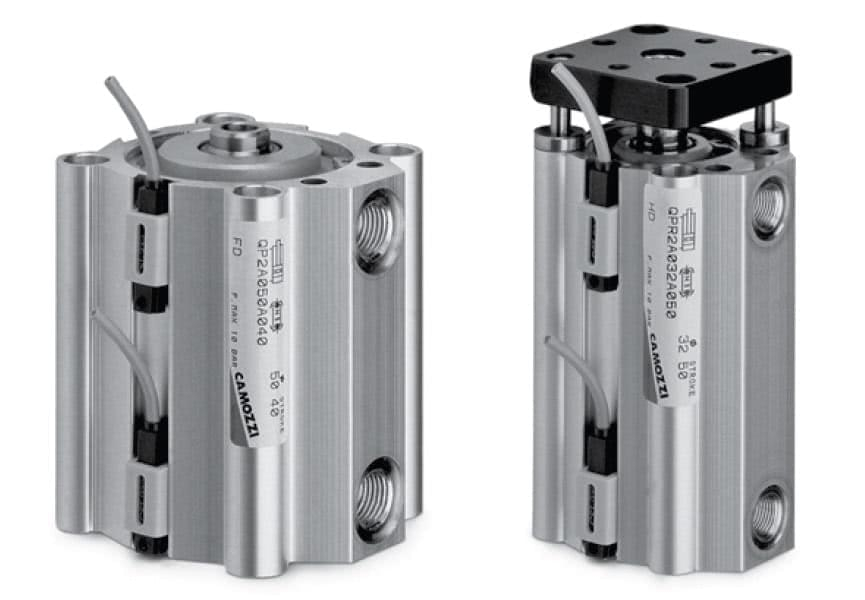

Krótkoskokowe siłowniki serii QP i QPR CAMOZZI
BIBUS MENOS oferuje siłowniki serii QP marki Camozzi, która zawiera siłowniki pojedynczego i podwójnego działania, magnetyczne oraz siłowniki serii QPR pojedyńczego działania, magnetyczne i zabezpieczone przed obrotem. Siłowniki serii QP i QPR są dostępne w 10 różnych średnicach tłoka w zakresie Ø12 – Ø100 mm. Ich kompaktowa i zwarta budowa pozwala na zabudowę w bardzo ograniczonych przestrzeniach. Specyficzna konstrukcja tych siłowników umożliwia montaż na łapach lub montaż wahliwy za pomocą uchwytu czopowego.
Na trzech bokach profilu znajdują się rowki biegnące równolegle do osi prowadzenia. Umożliwiają one zamocowanie czujników położenia tłoka. Dzięki prowadnicom zabezpieczającym przed obrotem urządzenia serii QPR sprawdzają się w systemach i zadaniach związanych z zasilaniem, chwytaniem i przenoszeniem.
WŁAŚCIWOŚCI SERII QP-QPR:
- Seria QP: pojedynczego i podwójnego działania, magnetyczne
- Seria QPR: podwójnego działania, magnetyczne, zabezpieczone przed obrotem
- Dostępne średnice: Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
SPECYFIKACJA TECHNICZNA:
| Rodzaj konstrukcji | Seria QP: konstrukcja zwarta Seria QPR: konstrukcja zwarta z zabezpieczeniem przed obrotem |
| Działanie | Seria QP: pojedynczego i podwójnego działania Seria QPR: podwójnego działania |
| Materiały | korpus: aluminium anodowane tłoczysko: stal nierdzewna nagniatana uszczelnienia tłoka: PU uszczelnienie tłoczyska: PU (Ø12 ÷ 25 mm); NBR (Ø32 ÷ 100 mm) |
| Zakres temperatur pracy | 0°C ÷ 80°C (dla suchego powietrza -20°C) |
| Montaż | za pomocą śrub lub uchwytów |
| Ciśnienie pracy | 1 ÷ 10 bar (dla siłowników podwójnego działania) 2 ÷ 10 bar (dla siłowników pojedynczego działania) |
| Czynnik roboczy | powietrze filtrowane, bez smarowania. Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32. Raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji. |
| Zakres skoków (min.- maks.) | Seria QP: 1 ÷ 150 mm (Ø12 ÷ Ø25); 1 ÷ 200 mm (Ø32 ÷ Ø100) Seria QPR: 1 ÷ 50 mm (Ø12); 1 ÷ 75 mm (Ø16); 1 ÷ 100 mm (Ø20 ÷ Ø100) |
| Skoki | minimalny skok potrzebny do zastosowania czujników wynosi 10 mm |
| Średnice tłoka | Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 |
