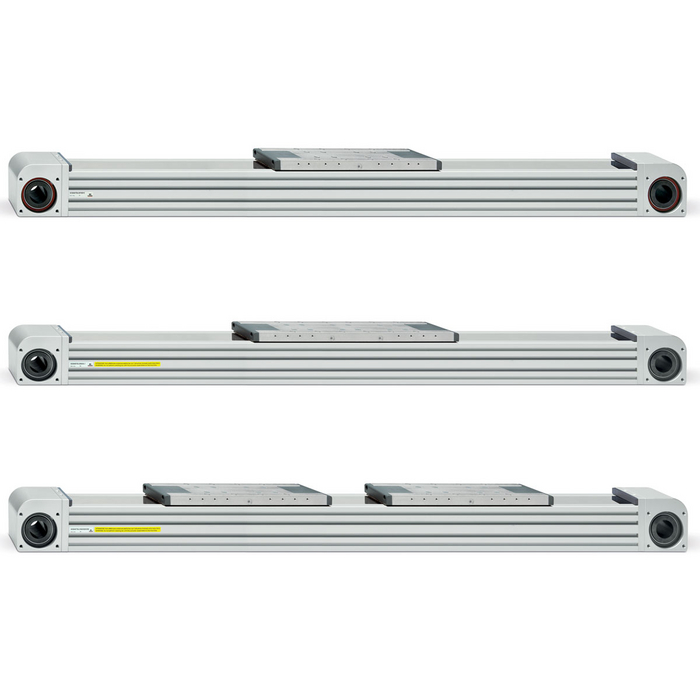

Seria 5ES…TBL
Rozmiary: 50, 65, 80
Osie z serii 5E to mechaniczne siłowniki liniowe, które przekształcają ruch obrotowy silnika w ruch liniowy za pomocą paska zębatego. Są one dostępne w trzech rozmiarach: 50, 65 i 80, i zostały zaprojektowane w oparciu o samonośny kwadratowy profil, w którym wszystkie elementy są w pełni zintegrowane, co zapewnia kompaktową budowę i niewielką masę. Dzięki zastosowaniu recyrkulacyjnej prowadnicy kulkowej siłowniki te charakteryzują się dużą sztywnością oraz odpornością na siły zewnętrzne. Osie te występują w wersji: standardowej, pomocniczej, wzmocnionej.
Aby zabezpieczyć wewnętrzne komponenty przed zanieczyszczeniami z otoczenia, profil został wyposażony w osłonę ze stali nierdzewnej. Dodatkowo, osie posiadają magnes, umożliwiający korzystanie z czujników zbliżeniowych (seria CSH), co pozwala na realizację funkcji takich jak pozycjonowanie lub odczyt dodatkowych skoków. Osie te umożliwiają montaż silnika z czterech różnych stron. Dzięki zdolności do pracy w aplikacjach wymagających wysokiej dynamiki oraz wsparcia dla systemów wieloosiowych, seria 5E jest idealnym rozwiązaniem w aplikacjach typu pick & place.
Konstrukcja | oś elektromechaniczna z paskiem zębatym zamkniętym w profilu zabezpieczonym pokrywami ochronnymi |
Rozmiary | 50, 65, 80 |
Skok | 50 ÷ 4000 mm dla rozmiaru 50; 50 ÷ 6000 mm dla rozmiarów 65 i 80 |
Typ prowadnicy | wewnętrzna, łożyskowa tocznie (typ klatkowy) |
Mocowanie | za pomocą szczelin na profilu i specjalnych zacisków |
Sposób montażu silnika | ze wszystkich 4 stron |
Temperatura pracy | -10°C ÷ +50°C |
Temperatura przechowywania | -20°C ÷ +80°C |
Klasa ochrony | IP 40 (dostępne tylko dla wersji A i D) |
Smarowanie | scentralizowane smarowanie za pomocą wewnętrznych kanałów |
Powtarzalność | ± 0,05 mm |
Cykl pracy | 100% |
Montaż czujników zewnętrznych | w specjalnych gniazdach dla czujników magnetycznych serii CSH lub za pomocą wsporników |
