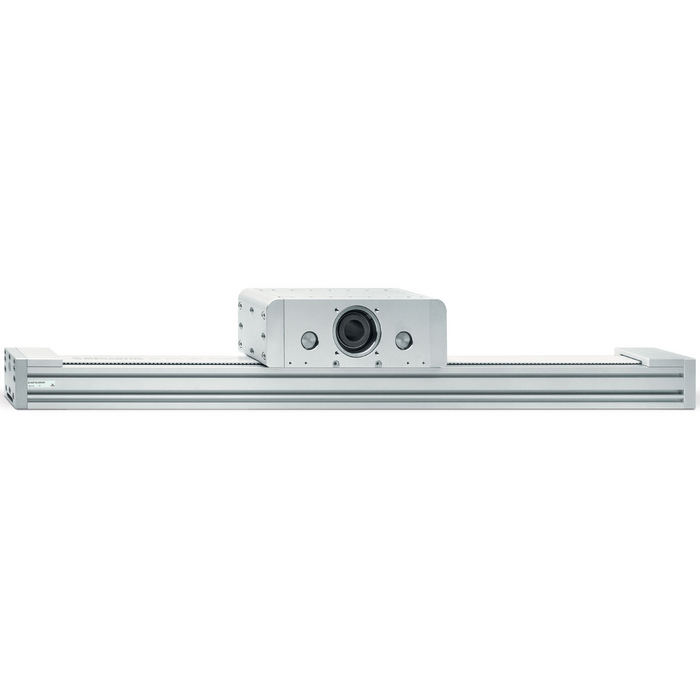

Seria 5V
Rozmiary: 50, 65, 80
Osie serii 5V to mechaniczne napędy liniowe z paskiem zębatym. Specjalnie zaprojektowany układ kół pasowych w konfiguracji omega pozwala na minimalizację bezwładności systemu. Zastosowanie recyrkulacyjnych prowadnic kulkowych (wersja HS) oraz samonośnej konstrukcji kwadratowej zapewnia wysoką sztywność i odporność na dynamiczne obciążenia, umożliwiając szybkie i precyzyjne przemieszczanie ciężkich ładunków.
Osie serii 5V to doskonałe rozwiązanie do aplikacji wymagających ruchów pionowych, takich jak systemy pick & place, dozowanie, załadunek i rozładunek (np. wtrysk tworzyw sztucznych, montaż, obróbka skrawaniem) czy paletyzacja. Może być również stosowana jako ramię wspornikowe w aplikacjach, gdzie istotne jest szybkie przenoszenie ładunków na dużych odległościach, co przyczynia się do skrócenia cyklu pracy maszyny.
Konstrukcja | oś elektromechaniczna z paskiem zębatym zamkniętym w profilu zabezpieczonym pokrywami ochronnymi |
Działanie | liniowy siłownik wielopozycyjny |
Rozmiary | 50, 65, 80 |
Skok | maks. 1500 mm |
Typ prowadnicy | wewnętrzna, łożyskowa tocznie (typ klatkowy) |
Mocowanie | za pomocą dedykowanych akcesoriów |
Sposób montażu silnika | po obu stronach |
Temperatura pracy | -10°C ÷ +50°C |
Temperatura przechowywania | -20°C ÷ +80°C |
Klasa ochrony | IP 20 |
Smarowanie | scentralizowane smarowanie za pomocą wewnętrznych kanałów |
Powtarzalność | ± 0,05 mm |
Cykl pracy | 100% |
Montaż czujników zewnętrznych | za pomocą akcesoriów SMS dla czujników serii CST i CSH |
