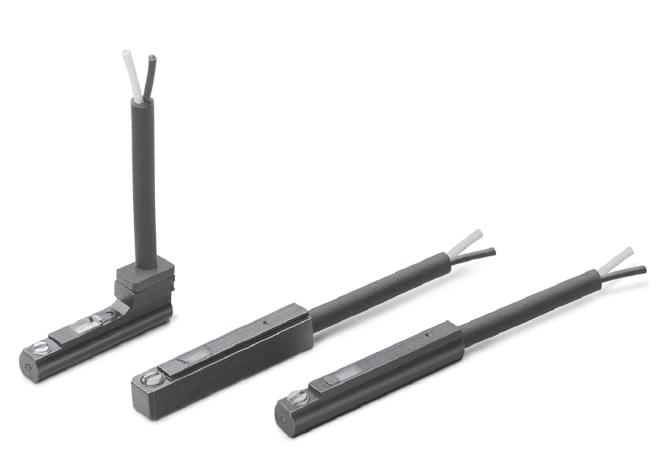

Magnetyczne czujniki zbliżeniowe serii CSB i CSC CAMOZZI
Czujniki kontaktronowe serii marki Camozzi
Magnetyczne czujniki zbliżeniowe serii CSB i CSC marki Camozzi to czujniki kontaktronowe umożliwiające określenie położenia tłoka magnetycznego. Wskutek działania pola magnetycznego następuje załączenie styków wewnętrznych czujnika i zamknięcie obwodu elektrycznego. Dzięki temu uzyskiwany jest sygnał wyjściowy pozwalający na bezpośrednie uruchomienie elektrozaworu lub sterownika PLC. Czerwona dioda LED sygnalizuje zamknięcie wewnętrznych styków magnetycznych.
Czujniki kontaktronowe z mechanicznym elementem przełączającym umożliwiają pracę z napięciami prądu stałego lub zmiennego do 110V. Czujniki zbliżeniowe mod. CSC i mod. CGL stosowane są do chwytaków. Konstrukcja tych czujników umożliwia zabudowę w rowkach znajdujących się na korpusie chwytaka. Czujniki zbliżeniowe obu serii zamknięte są w szczelnej obudowie izolującej. Połączenia elektryczne – patrz: schematy w karcie katalogowej.
SPECYFIKACJA TECHNICZNA:
| Model | CSB-220 CSC-220 |
| Działanie | kontaktron |
| Napięcie | 3 ÷ 110 V AC/DC |
| Stopień ochrony | IP66 |
| Materiał | korpus z tworzywa sztucznego z powłoką z żywicy epoksydowej |
| Montaż | bezpośrednio w rowku |
| Sygnalizowanie | diodami LED (diody czerwone) |
| Połączenia elektryczne | przewód 2 x 0,14 (2 m) |
| Prąd przełączania | 3 ÷ 50 mA |
| Maks. obciążenie | 8 W, 10 VA |
| Czas przełączenia | <1 ms (1/1000 sek.) |
| Zakres temperatur pracy | -10°C ÷ 60°C |
| Rodzaj styków | N.O. |
| Masa | 18 g |
| Obwód zabezpieczający | Brak |
| Wyjście | – |
