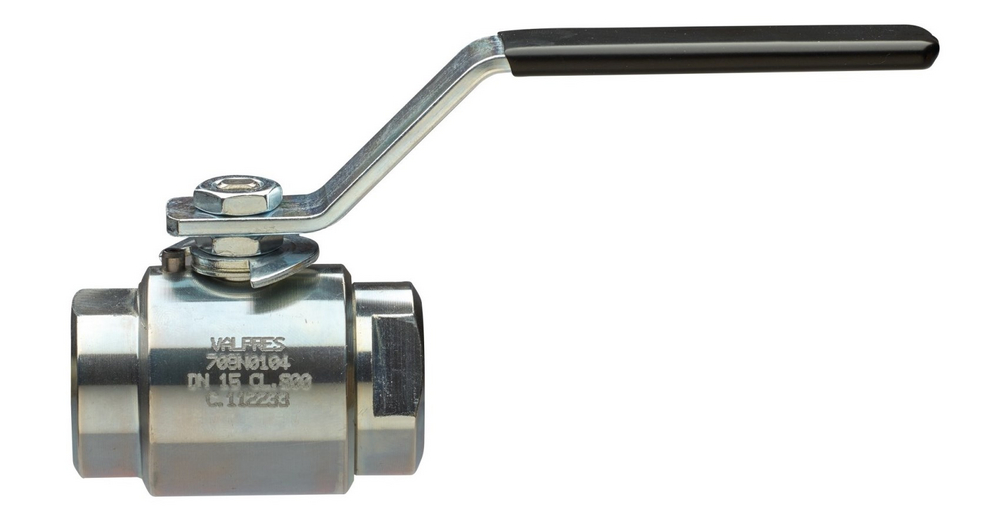

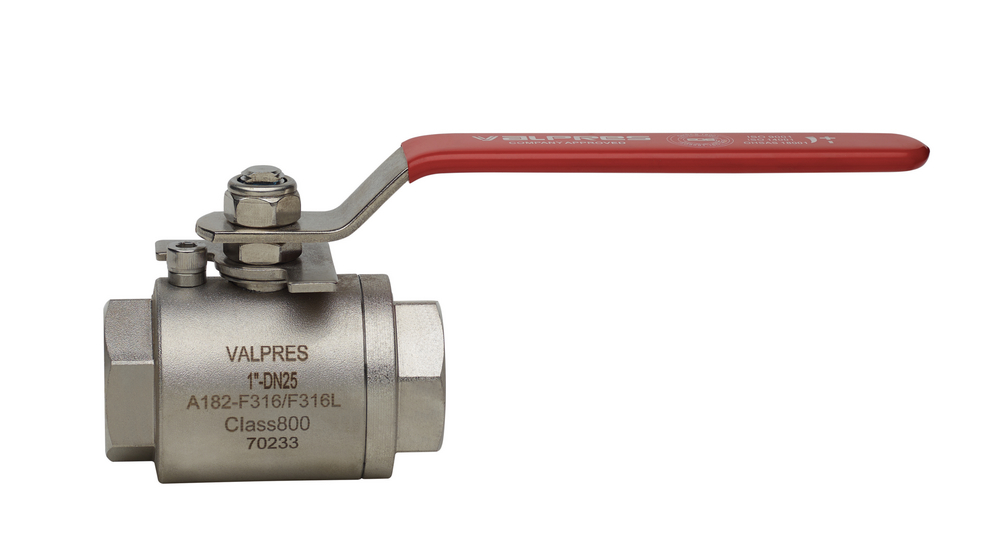

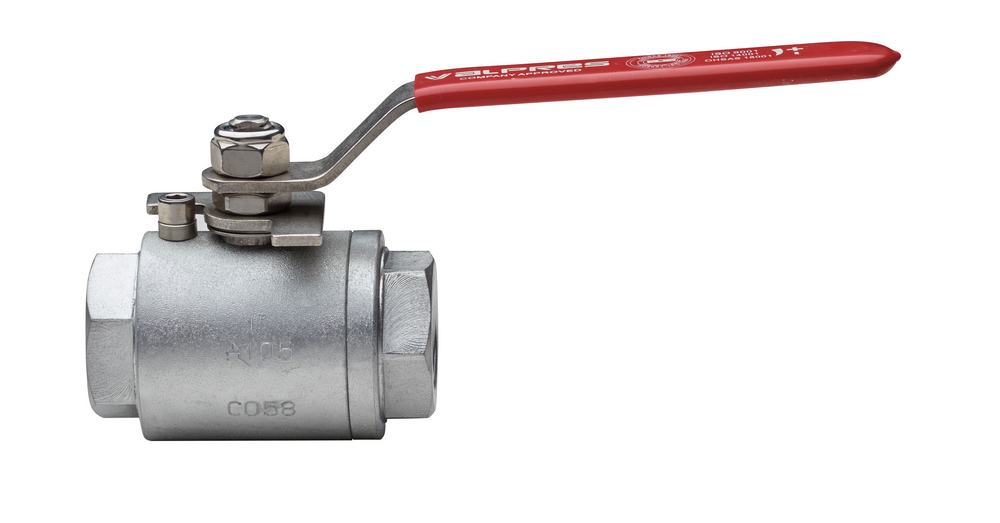

Zawory kulowe 709G00 - 709N00 - 709G01 - 709N01 VALPRES
Seria: INOX-VAL MONOBLOC
Przemysłowy zawór kulowy Barstoc MONOBLOC 709G00 - 709N00 klasy 800 jest wykonany ze stali nierdzewnej A479 316/316L. Natomiast model 709G01 - 709N01 posiada korpus ze stali węglowej ASTM A105 ocynkowany. Zawory tej serii można zamówić w wersji z przyłączami gwintowanymi W/W ISO 7/1 oraz NPT. Zawór pełnoprzelotowy umożliwia uzyskanie wysokiej wydajności przepływu oraz zapewnia niewielkie straty ciśnienia. Korpus zaworu jest wykonany z solidnego i grubego materiału o zwartej konstrukcji co zapewnia dużą wytrzymałość, żywotność, szczelność i odporność na uszkodzenia. Produkt charakteryzuje wysoka wytrzymałość ciśnieniowa i nadaje się do zastosowania w aplikacjach wysokociśnieniowych (parametry ciśnienia zgodnie z kartą katalogową). Wysoka odporność na korozję jest zapewniona przez użycie odpowiednich materiałów. Przemysłowy zawór kulowy Monobloc typoszeregu 709 to produkt wysokiej jakości dedykowany do wymagających aplikacji przemysłowych. Zawór przeznaczony do ręcznego przesterowania. Na zapytanie jest także dostępna odmiana w klasie 1500.
Zawory kulowe 709G00 - 709N00 - 709G01 - 709N01 Valpres z pewnością doskonale sprawdzą się w wymagających aplikacjach. Wszystkie zawory Valpres są testowane mechanicznie i ciśnieniowo przed wysyłką.
Pochodzenie produktu: Unia Europejska.
Zawór kulowy 709G00 - 709N00 - 709G01 - 709N01 - opis szczegółowy:
- Rozmiary: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50 (rozmiary do DN100 na zapytanie)
- Przyłącza gwintowane W/W
- Korpus: stal nierdzewna A479 316/316L lub stal węglowa ASTM A105 ocynkowana
- Kula: stal nierdzewna ASTM A479 316/316L
- Uszczelnienia: PTFE + Carbografite
- Ciśnienie: PN138
- Temperatura: -20⁰C/+160⁰C
- Próżnia do 10-3 torr
- Certyfikat FIRE-SAFE 10497-2010 ATEX
- FUGITIVE EMMISSION TESTED ISO 15848-1
- Produkt europejskiej firmy Valpres
- Wszystkie zawory są testowane przed wysyłką
- Dostępna klasa 1500 (na zapytanie)
- Zawór ręczny

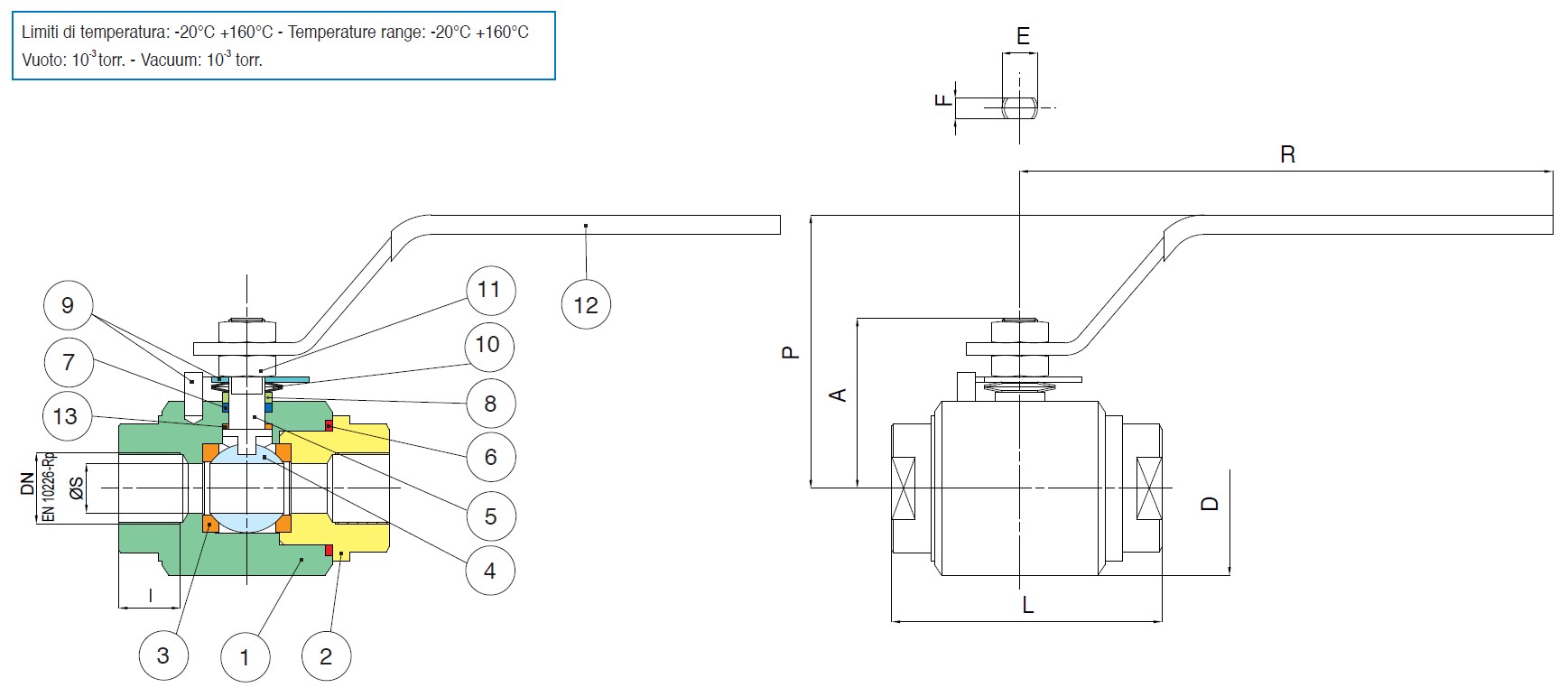

Zawór kulowy 709G00 - 709N00 - 709G01 - 709N01 - materiały i wymiary:
|
| 709G00-709N00 | 709G01-709N01 |
|
Pozycja | Nazwa części | Materiał | Materiał | Liczba szt. |
1 | BODY | ASTM A479 316/316L | ASTM A105 | 1 |
2 | END CONNECTION | ASTM A479 316/316L | ASTM A105 | 1 |
3 | BALL SEAT | PTFE+ CARBOGRAFITE | PTFE+ CARBOGRAFITE | 2 |
4 | BALL | ASTM A479 316/316L | ASTM A479 316/316L | 1 |
5 | ANTISTATIC STEM | ASTM A479 316/316L | ASTM A479 316/316L | 1 |
6 | BODY SEAT | PTFE+CARBOGRAFITE | PTFE+CARBOGRAFITE | 1 |
7 | STEM SEAT | PTFE+CARBOGRAFITE | PTFE+CARBOGRAFITE | 2 |
8 | PACKING GLAND | AISI 316 | CARBON STEEL+Z/P | 1 |
9 | END STOP | AISI 316 | A37+Z/P | 1 |
10 | SPRING WASHER | 51CrV4+Z/P | 51CrV4+Z/P | 1 |
11 | NUT | 6S+Z/P | 6S+Z/P | 1 |
12 | HANDLE | A37+Z/P | A37+Z/P | 1 |
13 | ANTIFRICTION RING | PTFE+CARBOGRAFITE | PTFE+CARBOGRAFITE | 1 |
Kod | Rozmiar | DN | A | D | I | L | R | P | E | F | ØS | Kv | PN | Kg |
709G0002-709N0002 | 1/4" | 8 | 38 | 42 | 11 | 67 | 148 | 72 | 8 | 5 | 10 | 5,5 | 138 | 0,60 |
709G0003-709N0003 | 3/8" | 10 | 38 | 42 | 11,4 | 67 | 148 | 72 | 8 | 5 | 10 | 8,5 | 138 | 0,60 |
709G0004-709N0004 | 1/2" | 15 | 44 | 50 | 15 | 75 | 148 | 75 | 10 | 5,5 | 15 | 19,2 | 138 | 0,80 |
709G0005-709N0005 | 3/4" | 20 | 55,5 | 59 | 16,3 | 90 | 180 | 85 | 12 | 7,5 | 19,5 | 33,3 | 138 | 1,50 |
709G0006-709N0006 | 1" | 25 | 61 | 68 | 19,1 | 105 | 180 | 95 | 12 | 7,5 | 25 | 64,5 | 138 | 2,00 |
709G0007-709N0007 | 1"1/4 | 32 | 70 | 80 | 21,4 | 120 | 240 | 100 | 14 | 9 | 30 | 103,8 | 138 | 3,30 |
709G0008-709N0008 | 1"1/2 | 40 | 82,5 | 93 | 21,4 | 135 | 240 | 105 | 14 | 9 | 38 | 174 | 138 | 4,50 |
709G0010-709N0010 | 2" | 50 | 90 | 104 | 25,7 | 155 | 280 | 115 | 14 | 9 | 48 | 278 | 138 | 6,00 |
Klasa 1500 dostępna na zapytanie. Rozmiary do DN100 na zapytanie.
Zastosowanie zaworów kulowych 709G00 - 709N00 - 709G01 - 709N01 Valpres
Instalacje przemysłowe, energetyka, OZE, instalacje wysokociśnieniowe, strefy zagrożone wybuchem, instalacje procesowe, woda, olej, przemysł chemiczny, przemysł farmaceutyczny, hydraulika, sprężone powietrze, przemysł petrochemiczny, instalacje grzewcze.
Produkty powiązane do zaworów 709G00 - 709N00 - 709G01 - 709N01:
1. valpres.it/en/product/accessories/accessories/ri6502_53213
2. https://www.bibusmenos.pl/oferta/pneumatyka/armatura-przemyslowa/zawory-kulowe/zawory-kulowe-gwintowane/zawory-kulowe-nierdzewne-709h00-valpres/
Dodatkowe informacje:
Zastrzegamy sobie prawo do zmian bez wcześniejszego powiadamiania.
Produkt przeznaczony do zastosowań przemysłowych.
W razie zainteresowania ofertą zapraszamy do kontaktu.
