Zawory kulowe do wspawania 709B00 – 709S00 – 709B01 – 709S01 VALPRES
Seria:INOX-VAL MONOBLOC

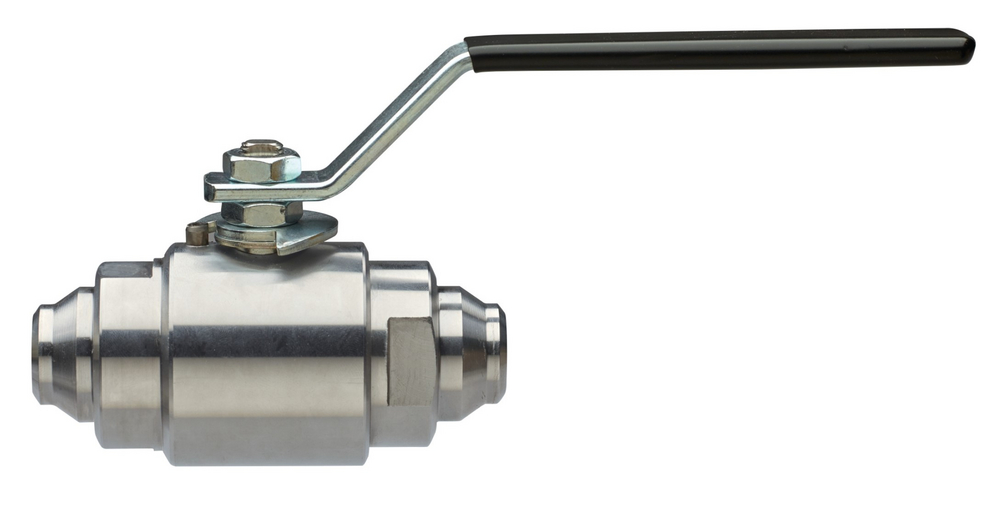

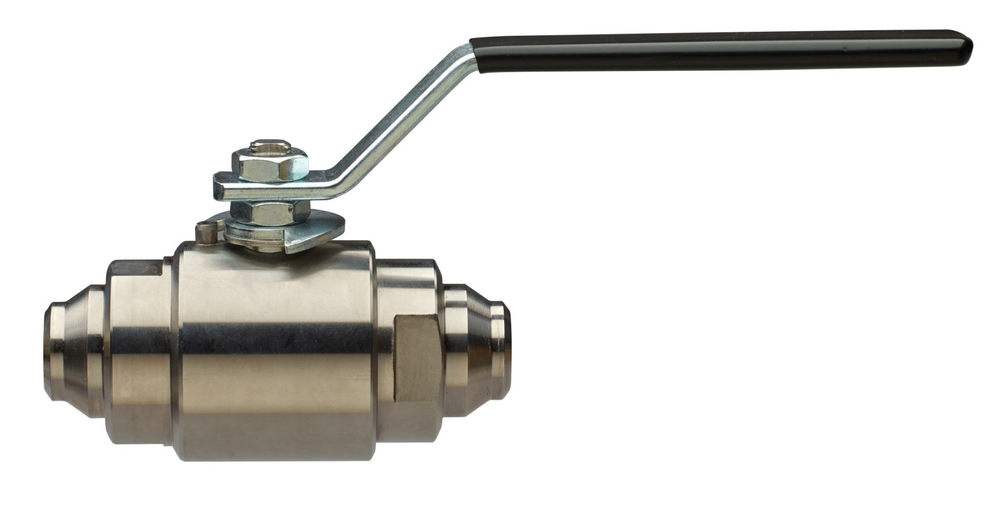

Przemysłowy zawór kulowy Barstock MONOBLOC 709B00 – 709S00 klasy 800 jest wykonany ze stali nierdzewnej A479 316/316L. W przypadku modelu 709B01 – 709S01 korpus jest wykonany ze stali węglowej ASTM A105 ocynkowanej. W tej wersji zawór jest przygotowany do wspawania w instalację poprzez przyłącza typu BW lub SW, a na zapytanie możliwa jest wersja z przedłużanymi przyłączami. Pełnoprzelotowy zawór zapewnia wysoką wydajność przepływu oraz zapewnia niewielkie straty ciśnienia. Korpus zaworu jest wykonany z solidnego i grubego materiału co zapewnia dużą wytrzymałość, żywotność, szczelność i odporność na uszkodzenia. Produkt sprawdzi się w aplikacjach wysokociśnieniowych (parametry ciśnienia zgodnie z kartą katalogową) dzięki wysokiej wytrzymałości i zwartej konstrukcji. Wysoka odporność na korozję jest zapewniona przez użycie odpowiednich materiałów. Przemysłowy zawór kulowy Monobloc typoszeregu 709 to produkt wysokiej jakości dedykowany do wymagających aplikacji przemysłowych. Występuje w wersji do ręcznego przesterowania. Odmiana w klasie 1500 jest dostępna na zapytanie.
Zawory kulowe do wspawania 709B00 – 709S00 – 709B01 – 709S01 Valpres dobrze sprawdzą się w instalacji wysokociśnieniowej.
Wszystkie zawory Valpres są testowane mechanicznie i ciśnieniowo przed wysyłką.
Pochodzenie produktu: Unia Europejska.
Zawory kulowe do wspawania 709B00 – 709S00 – 709B01 – 709S01 - opis szczegółowy:
• Rozmiary: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50 (rozmiary do DN100 na zapytanie)
• Przyłącza do wspawania BW, SW, wersja z przedłużanymi przyłączami
• Korpus: stal nierdzewna A479 316/316L lub stal węglowa ASTM A105 ocynkowana
• Kula: stal nierdzewna ASTM A479 316/316L
• Uszczelnienia: PTFE + Carbografite
• Ciśnienie: PN138
• Temperatura: -20⁰C/+160⁰C
• Próżnia do 10-3 torr
• Certyfikat FIRE-SAFE 10497-2010 ATEX
• FUGITIVE EMMISSION TESTED ISO 15848-1
• Produkt europejskiej firmy Valpres
• Wszystkie zawory są testowane przed wysyłką
• Dostępna klasa 1500 (na zapytanie)
• Zawór ręczny

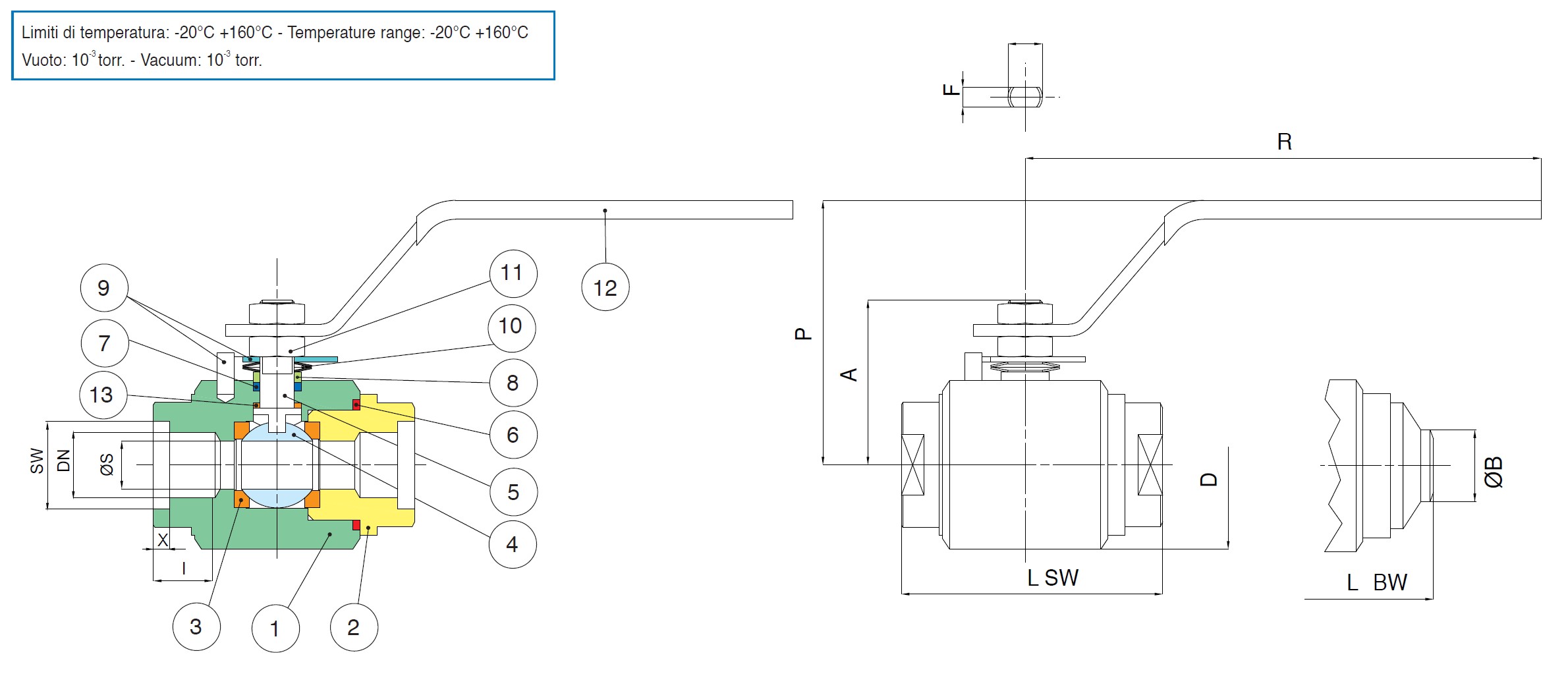

Zawór kulowa do wspawania 709B00 – 709S00 – 709B01 – 709S01 - materiały i wymiary:
|
| 709B00-709S00 | 709B01-709S01 |
|
Pozycja | Nazwa części | Materiał | Materiał | Liczba szt. |
1 | BODY | ASTM A479 316/316L | ASTM A105 | 1 |
2 | END CONNECTION | ASTM A479 316/316L | ASTM A105 | 1 |
3 | BALL SEAT | PTFE+ CARBOGRAFITE | PTFE+ CARBOGRAFITE | 2 |
4 | BALL | ASTM A479 316/316L | ASTM A479 316/316L | 1 |
5 | ANTISTATIC STEM | ASTM A479 316/316L | ASTM A479 316/316L | 1 |
6 | BODY SEAT | PTFE+CARBOGRAFITE | PTFE+CARBOGRAFITE | 1 |
7 | STEM SEAT | PTFE+CARBOGRAFITE | PTFE+CARBOGRAFITE | 2 |
8 | PACKING GLAND | AISI 316 | CARBON STEEL+Z/P | 1 |
9 | END STOP | AISI 316 | A37+Z/P | 1 |
10 | SPRING WASHER | 51CrV4+Z/P | 51CrV4+Z/P | 1 |
11 | NUT | 6S+Z/P | 6S+Z/P | 1 |
12 | HANDLE | A37+Z/P | A37+Z/P | 1 |
13 | ANTIFRICTION RING | PTFE+CARBOGRAFITE | PTFE+CARBOGRAFITE | 1 |
Kod | Rozmiar | DN | A | D | L SW | L BW | R | P | E | F | ØS | ØB | SW | X | kv | PN | Kg |
709B0002 BW | 1/4" | 8 | 38 | 42 | 67 | 95 | 148 | 72 | 8 | 5 | 10 | 14 | 14,2 | 9,5 | 5,5 | 138 | 0,60 |
709B0003 BW | 3/8" | 10 | 38 | 42 | 67 | 95 | 148 | 72 | 8 | 5 | 10 | 17,2 | 17,7 | 9,5 | 8,5 | 138 | 0,60 |
709B0004 BW | 1/2" | 15 | 44 | 50 | 75 | 105 | 148 | 75 | 10 | 5,5 | 15 | 21,4 | 21,8 | 10 | 19,2 | 138 | 0,80 |
709B0005 BW | 3/4" | 20 | 55,5 | 59 | 90 | 125 | 180 | 85 | 12 | 7,5 | 20 | 26,7 | 27,3 | 11,8 | 33,3 | 138 | 1,50 |
709B0006 BW | 1" | 25 | 61 | 68 | 105 | 140 | 180 | 95 | 12 | 7,5 | 25 | 33,4 | 33,9 | 13 | 64,5 | 138 | 2,00 |
709B0007 BW | 1"1/4 | 32 | 70 | 80 | 120 | 160 | 240 | 100 | 14 | 9 | 30 | 42,2 | 42,7 | 14 | 103,8 | 138 | 3,30 |
709B0008 BW | 1"1/2 | 40 | 82,5 | 93 | 135 | 180 | 240 | 105 | 14 | 9 | 38 | 48,3 | 48,8 | 16,6 | 174 | 138 | 4,50 |
709B0010 BW | 2" | 50 | 90 | 104 | 155 | 220 | 280 | 115 | 14 | 9 | 48 | 60,3 | 61,2 | 17 | 278 | 138 | 6,00 |
Klasa 1500 dostępna na zapytanie. Rozmiary do DN100 na zapytanie. Przedłużone przyłącza na zapytanie.
Zastosowania zaworów kulowych do wspawania 709B00 – 709S00 – 709B01 – 709S01 Valpres
Instalacje przemysłowe, energetyka, OZE, instalacje wysokociśnieniowe, strefy zagrożone wybuchem, instalacje procesowe, woda, olej, przemysł chemiczny, przemysł farmaceutyczny, hydraulika, sprężone powietrze, przemysł petrochemiczny, instalacje grzewcze
