Blokady ACE LOCKED
Systemy bezpieczeństwa dla prowadnic, tłoczysk oraz wałów

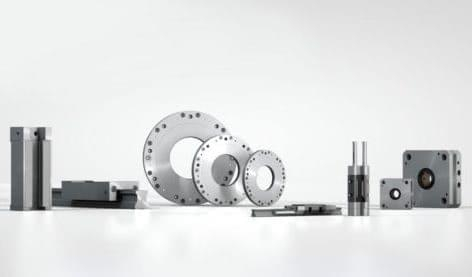

BIBUS MENOS posiada w ofercie blokady firmy ACE serii Locked (tzw. zaciski pneumatyczne), przeznaczone do zapewnienia bezpieczeństwa maszyn. Współpracują one z następującymi urządzeniami:
- prowadnice liniowe (PL, PLK, SL, SLK, LZ-P)
- tłoczyska siłowników (PN, PRK)
- wały (R)
Blokady ACE są kompatybilne z produktami większości znanych producentów. Ich głównym zadaniem jest zapewnienie bezpieczeństwa procesów, które zachodzą zarówno przy pracy ciągłej, jak i w sytuacjach awaryjnych. Blokady tłoczysk oraz zaciski do prowadnic i wałów pełnią funkcję blokującą poprzez zaciskanie, lecz także hamującą, w tym w zakresie osi Z (dotyczy serii LZ-P). W zależności od modelu, zaciski pneumatyczne liniowe i obrotowe ACE zapewniają między innymi siłę trzymania do 36 000 N i żywotność nawet 1 000 000 standardowych cykli. Na indywidualne zapytanie dostępne są również produkty o wyższych parametrach.
Dane techniczne:
| Seria | Zastosowanie | Rozmiar siłownika/prowadnicy/wału | Siła trzymania¹ | Ciśnienie robocze | Liczba bloków² | Liczba cykliᶟ |
| PL | prowadnice | 20 – 65 mm | 540 – 10.000 N | 4 – 6 bar | 1 lub 2 | 1.000.000 / 500⁴ |
| PLK | prowadnice | 15 – 55 mm | 300 – 2.100 N | 4 – 6 bar | 1 lub 2 | 1.000.000 / 500⁴ |
| SL | prowadnice | 20 – 65 mm | 540 – 10.000 N | 4 – 6 bar | 1 lub 2 | 1.000.000 / 500⁴ |
| SLK | prowadnice | 15 – 55 mm | 300 – 2.100 N | 4 – 6 bar | 1 lub 2 | 1.000.000 / 500⁴ |
| LZ-P | prowadnice | 15 – 25 mm Bosch Rexroth | 1.500 – 2.500 N | 4,8 – 8 bar | 1 | 1.000.000 |
| PN | tłoczyska | 20 – 40 mm | 1.400 – 36.000 N | 4 – 6 bar | 1 lub 4 | 1.000.000 |
| PRK | tłoczyska | 20 – 40 mm | 700 – 5.000 N | 4 – 6 bar | 1 | 1.000.000 |
| R | wał | 50 – 340 mm | 42 – 2.580 N | 4 – 6 bar | 1 | 1.000.000 |
¹ Siła trzymania dla prowadnic niesmarowanych
² Liczba bloków zależy od typu blokady
ᶟ Liczba cykli może być wyższa – informacja na zapytanie
⁴ Niższa wartość odpowiada sytuacji awaryjnej, wyższa pracy ciągłej
