Silniki nisko- i wysokonapięciowe WEG

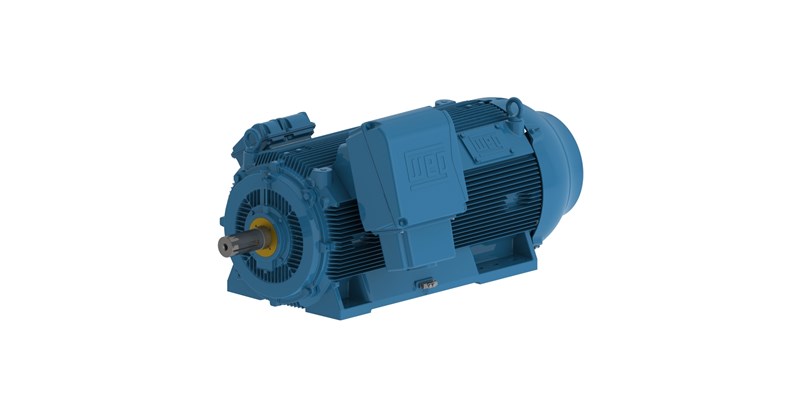

Silniki nisko- i wysokonapięciowe HGF i W50
Silniki serii HGF i W50 zostały zaprojektowane z myślą o najbardziej wymagających standardach technologicznych na rynku, wykorzystują nowoczesne oprogramowania komputerowe do analiz mechanicznych, elektrycznych i cieplnych w przeprowadzanych testach i próbach. Wynikiem tego innowacyjnego opracowania jest elastyczny wyrób, zgodny z wymaganiami międzynarodowych norm i światowymi trendami rynkowymi.
Cechy charakterystyczne serii HGF
- Moc wyjściowa: 75 kW do 2500 kW
- Liczba biegunów: 2, 4, 6, 8, 10 i 12
- Częstotliwość: 50 Hz
- Napięcie: 380 V do 6,6 kV
- Rozmiary: 315 do 630
- Kolor: RAL 5009 - niebieski
Cechy charakterystyczne serii W50
- Moc wyjściowa: 75 kW do 1000 kW
- Liczba biegunów: 2, 4, 6, 8, 10 i 12
- Częstotliwość: 50 Hz
- Napięcie: 380 V do 6,6 kV
- Rozmiary: 315 do 450
- Kolor: RAL 5009 - niebieski
Dostępne wersje
- Standardowa
- Nieiskrząca (Ex nA)
Zastosowania
Pompy, sprężarki, wentylatory, kruszarki, przenośniki, walcarki, wirówki, prasy, itd.
| Cechy charakterystyczne | Zalety |
|---|---|
| Konstrukcja korpusu | Konstrukcja korpusu została stworzona z myślą o równowadze pomiędzy sztywnością mechaniczną a zdolnością do rozpraszania ciepła, redukując w ten sposób wibracje silnika i wydłużając jego żywotność |
| Konstrukcja osłony wentylatora | Osłona wentylatora została zaprojektowana tak, aby obieg powietrza odbywał się w całym korpusie, przy minimalnej recyrkulacji wewnątrz silnika, umożliwiając maksymalną wymianę ciepła i skutkując chłodniejszym silnikiem |
| Niższe poziomy ciśnienia akustycznego | Układ chłodzenia pozwala zredukować ciśnienie akustyczne do 7 dB (A) |
| Specjalna powłoka do agresywnych środowisk | Wyższa odporność i trwałość powłok lakierniczych, chroniących obudowę przed korozją i ścieraniem |
| Detektory termiczne Pt-100 | Oporniki cieplne Pt-100, zamontowane w uzwojeniach i łożyskach zapewniają precyzyjne i stałe monitorowanie temperatury oraz błyskawiczne wykrywanie nieprawidłowych warunków roboczych |
| Opcjonalne łożyska ślizgowe | Łożyska ślizgowe wymagają mniejszych nakładów konserwacji dzięki temu, że częstotliwość smarowania jest trzykrotnie mniejsza w porównaniu z konwencjonalnymi łożyskami. Łożyska ślizgowe cechują się żywotnością równą, bądź dłuższą od samego silnika |
| Dodatkowa skrzynka zaciskowa dla elementów wyposażenia z dwoma zapasowymi magazynkami | Doprowadzenia zasilające detektory cieplne i ogrzewacze pomieszczeń są podłączone w odrębnych skrzynkach zaciskowych, co pozwala uniknąć możliwych zakłóceń sygnałowych (interferencji), zapewniając przy tym łatwe i bezpieczne połączenia |
| Elastyczność | Opcjonalnie do wyboru szereg dedykowanych cech, takich jak: niemożliwy do cofnięcia mechanizm zapadkowy (zębatka), przekaźnik sygnałowy, niezależny układ obiegu oleju hydraulicznego dla łożysk ślizgowych, konstrukcja silnika dająca się dostosować do najbardziej zróżnicowanych aplikacji i określonych potrzeb |

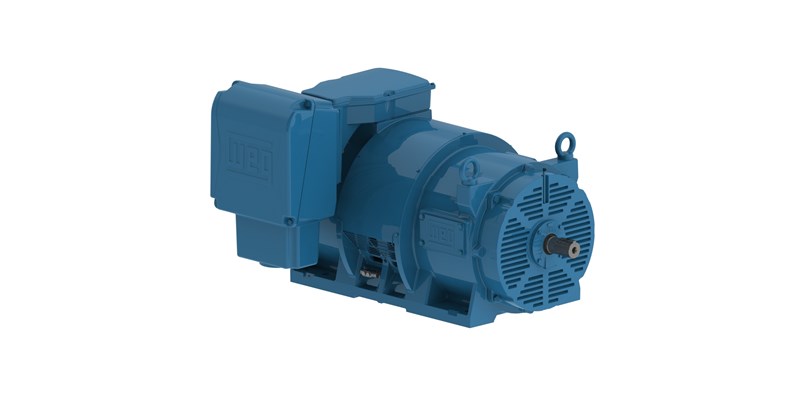

Silniki niskonapięciowe W40
Linia silników zaprojektowana specjalnie do środowisk o minimalnych ilościach zanieczyszczeń i wilgoci. Całkowicie żeliwny korpus został opracowany pod kątem zapewniania maksymalnej wentylacji i rozpraszania ciepła, oferując niskie poziomy hałasu, wysoką sztywność konstrukcji mechanicznej i trwałość.
Cechy charakterystyczne
- Moc wyjściowa: 11 kW do 800 kW
- Liczba biegunów: 2, 4 i 6
- Częstotliwość: 50 Hz
- Napięcie: 380-415 / 660 V (rozmiary 160M do 315G/F); 400 V (dla silników IE3, rozmiary 355J/H i 400J/H)
- Rozmiary: 160M do 400J/H
- Kolor: RAL 5009 - niebieski
Dostępne wersje
- Wysoka sprawność IE2
- Sprawność premium IE3
- Pompa przeciwpożarowa
- Zespół sprzężonych pompy i silnika (JM/JP)
Zastosowania
Pompy, sprężarki, wentylatory, wyciągi, ugniatarki i mieszadła, prasy, maszyny przemysłowe, przenośniki, dmuchawy, dźwigi, chłodziarki, pakowarki oraz inne chronione i zabezpieczone aplikacje przemysłowe.
| Cechy charakterystyczne | Zalety |
|---|---|
| Wysoka wydajność | Dzięki otwartej obudowie, konstrukcja silnika zapewnia wyższe wyjściowe moce znamionowe w porównaniu z silnikami zabudowanymi, stanowiąc najbardziej rentowną opcję dla urządzeń z napędem |
| Dostępny certyfikat pompy przeciwpożarowej | Linia ODP jest certyfikowana przez UL dla zastosowań pompy przeciwpożarowej w temperaturach otoczenia do 50 °C |
| System izolacji WISE® | Zwiększona wytrzymałość elektryczna stojana i pozwala na sterowanie pracą silnika za pomocą falowników, zapobiegając uszkodzeniom na skutek szczytowych wartości napięcia |
Silniki wysokonapięciowe W22
Opierając się na wiedzy technicznej w zakresie produkcji kompaktowego, wstępnie uformowanego uzwojenia oraz w oparciu o najnowsze oprogramowanie optymalizujące konstrukcje elektryczne, firma WEG opracowała linię silników wysokonapięciowych serii W22, która łączy w sobie wszystkie innowacyjne cechy silników niskonapięciowych linii W22 i stanowi doskonałe, ekonomiczne rozwiązanie ogólnego zastosowania dla aplikacji wymagających wysokonapięciowych silników.
Cechy charakterystyczne
- Moc wyjściowa: 90 kW do 440 kW
- Liczba biegunów: 2, 4, 6 i 8
- Częstotliwość: 50 Hz
- Napięcie: 1,2 do 6,6 kV
- Rozmiary: 315L, 355 M/L i 355A/B
- Kolor: RAL 5009 - niebieski
Zastosowania
Pompy, sprężarki, wentylatory, kruszarki, przenośniki, młyny, wirówki, prasy, windy, pakowarki, szlifierki itd.
| Cechy charakterystyczne | Zalety |
|---|---|
| Zwarta konstrukcja | Jedna z najbardziej zwartych konstrukcji wysokonapięciowego silnika dostępnych na rynku |
| Platforma W22 | Oparta na innowacyjnych cechach platformy silnikowej ogólnego zastosowania serii W22 |
| Skrzynka zaciskowa dla elementów wyposażenia | Umieszczona na korpusie w pobliżu osłony wentylatora zapewniając łatwe i bezpieczne podłączenie elementów wyposażenia, odseparowane od głównych zacisków przyłączeniowych, co pozwala uniknąć interferencji sygnału |
Silniki wysokonapięciowe W40
Cechy charakterystyczne
- Moc wyjściowa: 220 kW do 1500 kW
- Liczba biegunów: 2 i 4
- Częstotliwość: 50 Hz
- Napięcie: 1,2 do 5,0 kV
- Rozmiary: 280L do 450K/J
- Kolor: RAL 5009 - niebieski
Zastosowania
Pompy, sprężarki, wentylatory, prasy, maszyny przemysłowe, przenośniki, dmuchawy, dźwigi, chłodziarki oraz inne chronione i zabezpieczone aplikacje przemysłowe.
| Cechy charakterystyczne | Zalety |
|---|---|
| Wysoka wydajność | Dzięki otwartej obudowie, konstrukcja silnika zapewnia wyższe wyjściowe moce znamionowe w porównaniu z silnikami zabudowanymi, stanowiąc najbardziej rentowną opcję dla urządzeń z napędem |
| Zwarta konstrukcja | Jedna z najbardziej zwartych konstrukcji wysokonapięciowego silnika dostępnych na rynku |
| Dodatkowa skrzynka zaciskowa dla elementów wyposażenia z dwoma zapasowymi magazynkami | Doprowadzenia zasilające detektory cieplne i ogrzewacze pomieszczeń są podłączone w odrębnych skrzynkach zaciskowych, co pozwala uniknąć możliwych zakłóceń sygnałowych (interferencji), zapewniając przy tym łatwe i bezpieczne połączenia |
