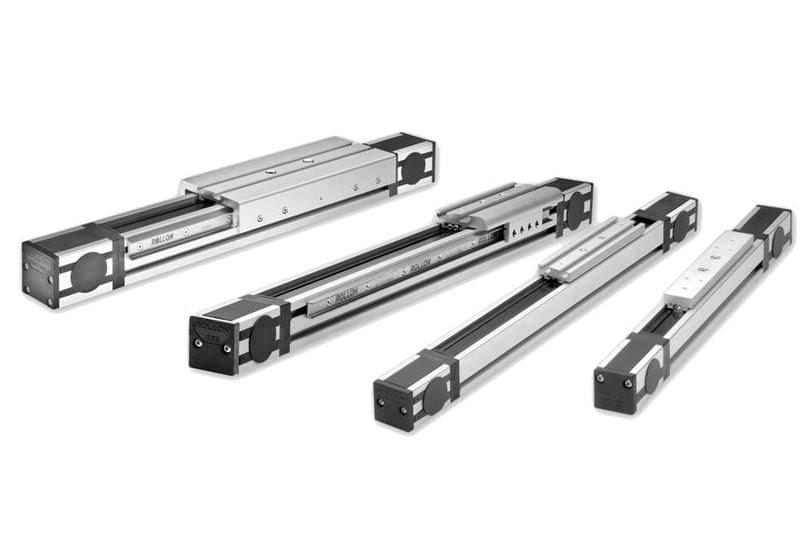

Oś Liniowa Uniline ROLLON

Uniline jest rodziną osi liniowych w których elementem nośnym jest odporny na zginanie profil aluminiowy z usytuowanymi wewnątrz prowadnicami rolkowymi serii Compact Rail i wzmocnionego drutem stalowym paska zębatego. Taki układ zabezpiecza oś przed brudem i uszkodzeniami. Prowadnice szynowe mogą być zamontowane w różnych kombinacjach w zależności od zastosowania osi. Możliwe jest zastosowanie jednego lub kilku suwaków oraz łączenie ze sobą kilku szyn.

Osie są dostępne w czterech wersjach:

• Typ „A”
• Typ „C”
• Typ „E”
• Typ „ED”

Dostępne rozmiary: 40, 55, 75, 100

Maksymalne prędkości robocze do 9 m/s

Dokładność pozycjonowania: 0,1 mm

Dokładność liniowa prowadzenia: 0,8 mm

Maksymalna nośność na suwak:

• Typ „A”                COrad 12 500 N; COax 7 200 N
• Typ „C”                COrad 750 N; COax 4 350 N
• Typ „E”                COrad 5 500 N; COax 3 710 N
• Typ „ED”             COrad 5 500 N; COax 8 700 N

Zakres temperatur pracy: od -30°C do +80°C

Pas zębaty z poliuretanu z wtopionymi żyłami stalowymi

Dostępne wersje z długim suwakiem lub wieloma suwakami na jednej osi liniowej

Wersje z łożyskiem przesuwnym na zapytanie

Dostępne różne elementy montażowe do silnika i przekładni.

Preferowane dziedziny zastosowania:

• Technika manipulacyjna, automatyzacja
• Portalowe obrabiarki wieloosiowe
• Maszyny pakujące
• Maszyny tnące
• Panele przesuwne
• Instalacje lakiernicze
• Zrobotyzowane automaty spawalnicze
• Maszyny specjalne
