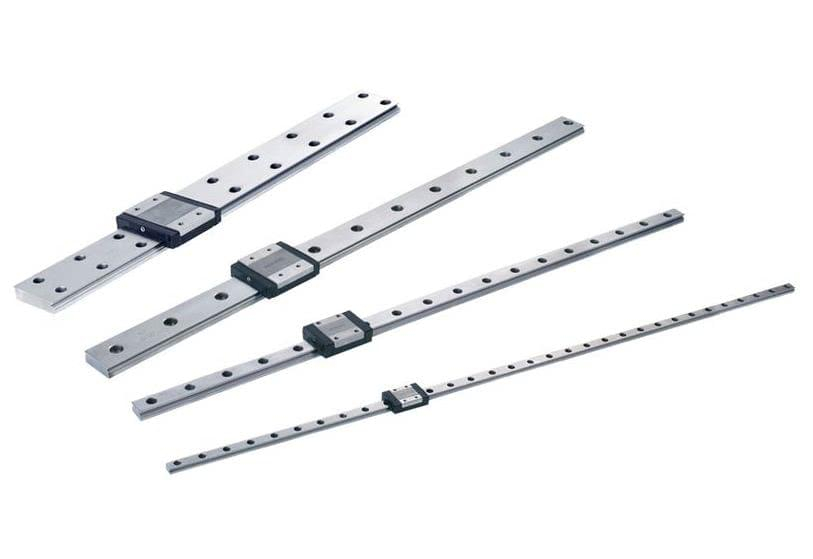

Miniaturowe Prowadnice Profilowe Miniature Mono Rail ROLLON

Miniatur Mono Rail jest rodziną profilowych prowadnic szynowych o najwyższej precyzji działania przy wszystkich obciążeniach . Szyna profilowa współpracująca z wózkiem za pośrednictwem kulek z tworzywa sztucznego z zastosowaniem unikalnego toru powrotnego kulek. Bieżnia prowadnicy i wózka dzięki zastosowaniu łuku gotyckiego zapewnia czteropunktowy kontakt z kulką pod kątem 45° co umożliwia przenoszenie takich samych obciążeń poziomych i pionowych Prowadnice Miniature Mono Rail  cechuje stały opór przesuwa i niewielkie siły uruchamiające ze stanu spoczynku.

Szyny są dostępne w dwóch wersjach:

• Szyna o standardowej szerokości
• Szyna szeroka

Dostępne rozmiary szyn: wersja standard 7, 9, 12, 15, wersja szeroka 9, 12, 15.

Długości pojedynczych szyn do 1000 mm. Możliwe łączenie szyn.

Maksymalne prędkości robocze do 3 m/s

Maksymalne przyspieszenia: 250 m/s2

Maksymalna nośność na suwak:

• Dyn. C                  5 065 N
• Stat  CO                8 385 N

Temperatura pracy: od -40°C  do +80°C, chwilowo do 100°C

Trzy  klasy naprężenia wstępnego : VO,  VS, V1

Trzy klasy dokładności: N, H, P

Stal odporna na korozję.

Preferowane dziedziny zastosowania:

• Technika medyczna
• Przemysł półprzewodnikowy i elektroniczny
• Technika konstrukcji i budowa maszyn
• Mechanika precyzyjna
• Przemysł optyczny
