Prowadnice serii Compact Rail

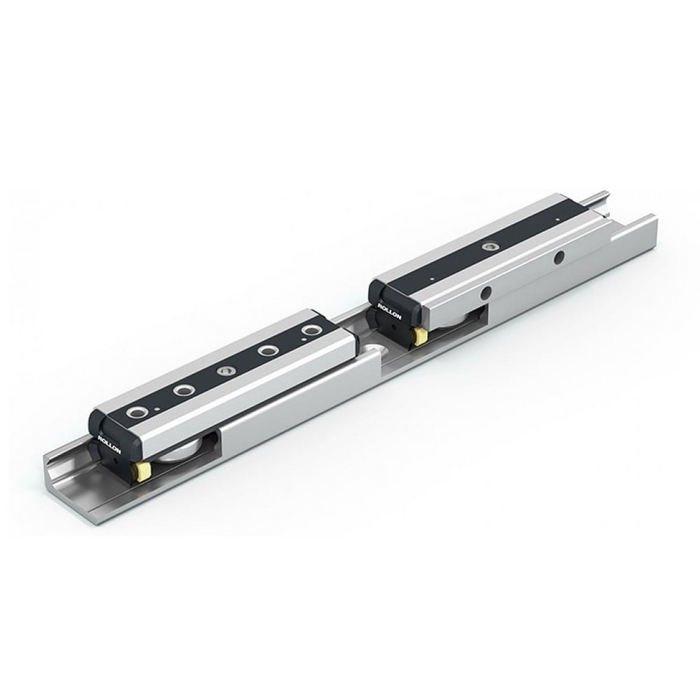

Compact Rail jest systemem prowadnic liniowych, który składa się z precyzyjnych wózków z łożyskowanymi rolkami wykonanymi z utwardzonej stali, a także ze stalowych szyn z indukcyjnie utwardzanymi bieżniami. Prowadnice liniowe Compact Rail upraszczają projektowanie, poprawiają wydajność i redukują ogólne koszty aplikacji, dzięki ich właściwościom samonastawnym. Prowadnice liniowe Compact Rail są łatwe w instalacji na wszystkich typach powierzchni, wliczając też powierzchnie nieobrobione. Bieżnie, są umieszczone wewnątrz profilu C po to, aby były chronione przed zabrudzeniem. Dzięki zastosowaniu różnych zabezpieczeń antykorozyjnych i zgarniaczu na wózku, prowadnice liniowe Compact Rail są niezawodne również w bardziej zanieczyszczonym środowisku.
- Samonastawne systemy w dwóch płaszczyznach: osiowym do 3.9 mm, promieniowym do ± 2°
- Duża żywotność dzięki utwardzanym bieżniom
- Wysoka dynamika dzięki łożyskom tocznym
- Optymalna niezawodność w brudnym środowisku
- Niezwykle ciche dzięki szlifowanym bieżniom
Typ produktu: Seria TLC
| Rozmiary | 18 / 28 / 35 / 43 / 63 | |
| Maks. obciążenie | 440 – 15 000 | N |
| Współczynnik dynamiczny | 1 830 – 36 600 | N |
| Maks. moment obrotowy Mx | 3.3 – 350 | Nm |
| Maks. moment obrotowy My | 11.8 – 135.8 | Nm |
| Maks. moment obrotowy Mz | 41.1 – 522.5 | Nm |
| Długość prowadnicy | Do 3 600 | mm |
| Maks. prędkość | 9 | m/s |
| Maks. przyśpieszenie | 20 | m/s2 |
| Temperatura pracy | -20 do +120 | °C |
Typ produktu: Seria ULC
| Rozmiary | 18 / 28 / 35 / 43 / 63 | |
| Maks. obciążenie | 440 – 15 000 | N |
| Współczynnik dynamiczny | 1 830 – 36 600 | N |
| Maks. moment obrotowy Mx | 3.3 – 350 | Nm |
| Maks. moment obrotowy My | - | Nm |
| Maks. moment obrotowy Mz | - | Nm |
| Długość prowadnicy | Do 3 600 mm | mm |
| Maks. prędkość | 9 | m/s |
| Maks. przyśpieszenie | 20 | m/s2 |
| Temperatura pracy | -20 do +120 | °C |
Typ produktu: Seria KLC
| Rozmiary | 43 / 63 | |
| Maks. obciążenie | 6 065 / 13 745 | N |
| Współczynnik dynamiczny | 14675 / 36 660 | N |
| Maks. moment obrotowy Mx | - | Nm |
| Maks. moment obrotowy My | 108.7 – 589 | Nm |
| Maks. moment obrotowy Mz | 485.5 / 1 560 | Nm |
| Długość prowadnicy | Do 3 600 mm | mm |
| Maks. prędkość | 44081 | m/s |
| Maks. przyśpieszenie | 15 / 20 | m/s2 |
| Temperatura pracy | -20 do +120 | °C |
Typ produktu: Seria TMG
| Rozmiary | 18 | |
| Maks. obciążenie | 1 512 – 2 160 | N |
| Współczynnik dynamiczny | 690 / 1 380 | N |
| Maks. moment obrotowy Mx | 9 | Nm |
| Maks. moment obrotowy My | 23 | Nm |
| Maks. moment obrotowy Mz | 56 / 80 | Nm |
| Długość prowadnicy | Do 2 960 mm | mm |
| Maks. prędkość | 3 | m/s |
| Maks. przyśpieszenie | 10 | m/s2 |
| Temperatura pracy | -20 do +120 | °C |
Typ produktu: Seria TG
| Rozmiary | 28 / 48 | |
| Maks. obciążenie | 3 024 – 10 800 | N |
| Współczynnik dynamiczny | 5 670 – 20 520 | N |
| Maks. moment obrotowy Mx | 27.6 / 110.7 | Nm |
| Maks. moment obrotowy My | 57.5 / 224.3 | Nm |
| Maks. moment obrotowy Mz | 140 - 754 | Nm |
| Długość prowadnicy | Do 3 600 mm | mm |
| Maks. prędkość | 44017 | m/s |
| Maks. przyśpieszenie | 15 | m/s2 |
| Temperatura pracy | -20 do +120 | °C |
