Sprzęgła przeciążeniowe – ograniczniki momentu
Przekroczenie momentu obrotowego może mieć wiele różnych przyczyn. Niezależnie od przyczyny, sprzęgła bezpieczeństwa R+W zapewniają szybkie i niezawodne rozłączenie między elementami napędzającymi i napędzanymi, w przypadku skoku momentu obrotowego przekraczającego ustalony poziom, pomagając zapobiegać uszkodzeniom i przestojom. Sprzęgła bezpieczeństwa R+W działają na zasadzie sprężynowej zapadki kulkowej i służą jako urządzenia zabezpieczające przed przeciążeniem.
- Momenty obrotowe z zakresu 0.1 – 450 000 Nm
- Sztywna, bezluzowa transmisja momentu podczas normalnej pracy
- 4 zasady działania – od automatycznego załączania z 1 lub wieloma pozycjami po całkowite rozłączanie z manualnym załączaniem
- Dostępne różne modele i konfiguracje w różnych rozmiarach i z różną funkcjonalnością

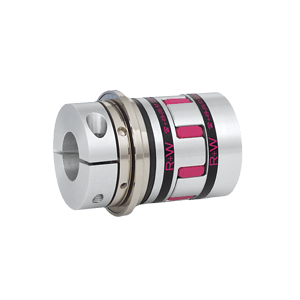

Typ produktu: Seria ES2
| Ilość rozmiarów | 9 | |
| Zakres regulacji momentu | 1 – 1 800 | Nm |
| Długość całkowita | 50 – 245 | mm |
| Dopuszczalne średnice otworów | 4 – 90 / 6 – 80 | mm |
| Średnica kołnierza aktywacyjnego | 35 – 174 | mm |
| Temperatura pracy | - | °C |
| Materiał wykonania | Stal / aluminium / wkładka polimerowa | |
| Konstrukcja | Z piastą zaciskową i wkładką elastomerową |

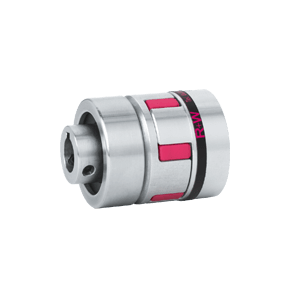

Typ produktu: Seria ESL
| Ilość rozmiarów | 5 | |
| Zakres regulacji momentu | 1 – 150 | Nm |
| Długość całkowita | 34 – 90 | mm |
| Dopuszczalne średnice otworów | 6 – 38 | mm |
| Średnica kołnierza aktywacyjnego | - | mm |
| Temperatura pracy | - | °C |
| Materiał wykonania | - | |
| Konstrukcja | Do połączenia wpustowego z wkładką elastomerową |

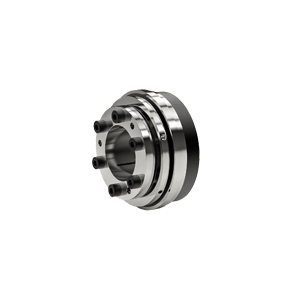

Typ produktu: Seria SK1
| Ilość rozmiarów | 14 | |
| Zakres regulacji momentu | 0.1 – 2 800 | Nm |
| Długość całkowita | 23 – 146 | mm |
| Dopuszczalne średnice otworów | 4 – 100 | mm |
| Średnica kołnierza aktywacyjnego | 23 – 242 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | Stal | |
| Konstrukcja | Z zaciskiem stożkowym / z piastą zaciskową |

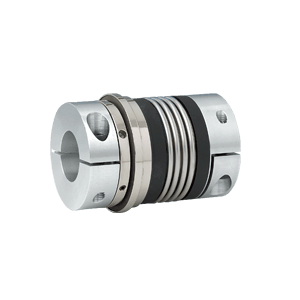

Typ produktu: Seria SK2
| Ilość rozmiarów | 14 | |
| Zakres regulacji momentu | 0.1 – 1 800 | Nm |
| Długość całkowita | 42 – 223 | mm |
| Dopuszczalne średnice otworów | 3 – 80 | mm |
| Średnica kołnierza aktywacyjnego | 23 – 174 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | Stal / aluminium | |
| Konstrukcja | Z piastą zaciskową |

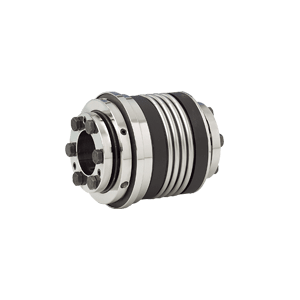

Typ produktu: Seria SK3
| Ilość rozmiarów | 10 | |
| Zakres regulacji momentu | 5 – 2 800 | Nm |
| Długość całkowita | 62 – 246 | mm |
| Dopuszczalne średnice otworów | 10 – 100 | mm |
| Średnica kołnierza aktywacyjnego | 55 – 243 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | Stal | |
| Konstrukcja | Z zaciskiem stożkowym |

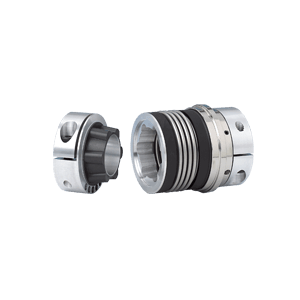

Typ produktu: Seria SK5
| Ilość rozmiarów | 12 | |
| Zakres regulacji momentu | 0.1 – 850 | Nm |
| Długość całkowita | 44 – 196 | mm |
| Dopuszczalne średnice otworów | 3 – 75 | mm |
| Średnica kołnierza aktywacyjnego | 23 – 152 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | Stal / aluminium | |
| Konstrukcja | Z piastą zaciskową |
Typ produktu: Seria SKN
| Ilość rozmiarów | 9 | |
| Zakres regulacji momentu | 5 – 1 800 | Nm |
| Długość całkowita | 47 – 145 | mm |
| Dopuszczalne średnice otworów | 12 – 72 | mm |
| Średnica kołnierza aktywacyjnego | 55 – 174 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | Stal / aluminium | |
| Konstrukcja | Z piastą zaciskową |

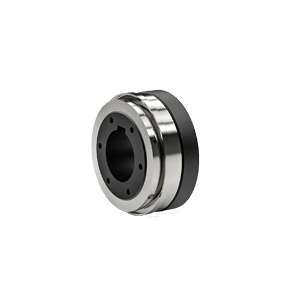

Typ produktu: Seria SKP
| Ilość rozmiarów | 14 | |
| Zakres regulacji momentu | 0.1 – 2 800 | Nm |
| Długość całkowita | 15.5 – 135 | mm |
| Dopuszczalne średnice otworów | 4 – 98 | mm |
| Średnica kołnierza aktywacyjnego | 23 – 242 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | Stal | |
| Konstrukcja | Do połączenia wpustowego |

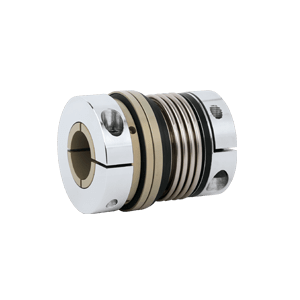

Typ produktu: Seria SL2
| Ilość rozmiarów | 4 | |
| Zakres regulacji momentu | 10 – 400 | Nm |
| Długość całkowita | 80 – 126 | mm |
| Dopuszczalne średnice otworów | 12 – 60 | mm |
| Średnica kołnierza aktywacyjnego | 63 – 118 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | - | |
| Konstrukcja | Z piastą zaciskową |

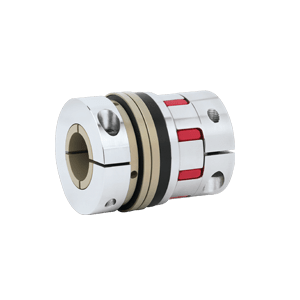

Typ produktu: Seria SLE
| Ilość rozmiarów | 4 | |
| Zakres regulacji momentu | 10 – 700 | Nm |
| Długość całkowita | 85 – 135 | mm |
| Dopuszczalne średnice otworów | 12 – 60 | mm |
| Średnica kołnierza aktywacyjnego | 62 – 118 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | - | |
| Konstrukcja | Z piastą zaciskową i wkładką elastomerową |

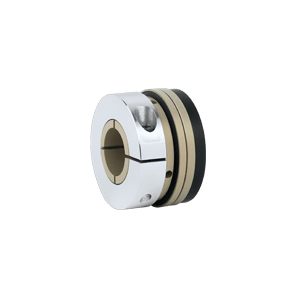

Typ produktu: Seria SLN
| Ilość rozmiarów | 4 | |
| Zakres regulacji momentu | 1 – 1 800 | Nm |
| Długość całkowita | 45 – 72 | mm |
| Dopuszczalne średnice otworów | 12 – 60 | mm |
| Średnica kołnierza aktywacyjnego | 63 – 118 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | - | |
| Konstrukcja | Z zaciskiem kołnierzowym |

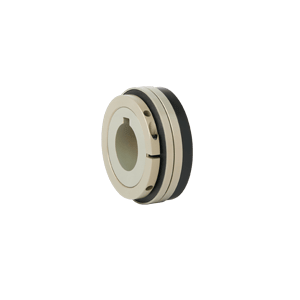

Typ produktu: Seria SLP
| Ilość rozmiarów | 4 | |
| Zakres regulacji momentu | 10 – 700 | Nm |
| Długość całkowita | 30 – 48 | mm |
| Dopuszczalne średnice otworów | 12 – 54 | mm |
| Średnica kołnierza aktywacyjnego | 63 – 118 | mm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał wykonania | - | |
| Konstrukcja | Do połączenia wpustowego |
