Sprzęgła miniaturowe
Tam, gdzie momenty obrotowe mają być przenoszone już od 0.05 Nm i łączone wały o średnicy do 1 mm, właściwym wyborem są miniaturowe sprzęgła mieszkowe firmy R+W. Na skutek tendencji do miniaturyzacji – np. w technologii medycznej, sprzęcie laboratoryjnym i mikro-pompach – produkt ten odgrywa ważną rolę na rozwijającym się rynku. Miniaturowe sprzęgła mieszkowe o zerowym luzie są przekonującym rozwiązaniem konstrukcyjnym wśród precyzyjnych sprzęgieł do urządzeń o zmniejszonych wymiarach.
- Maksymalna sztywność w kierunku obrotu i bardzo mała sztywność w innych kierunkach
- Kompensacja niewspółosiowości promieniowej, osiowej i kątowej
- Rożne rodzaje połączeń – dzielone piasty zaciskowe, piasty stożkowe itp.
- Dwuczęściowe konstrukcje wtykowe do jeszcze łatwiejszej instalacji

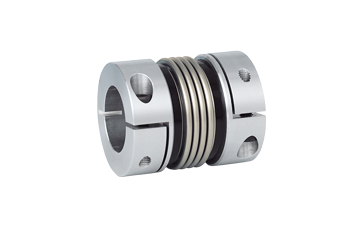

Typ produktu: Seria BKL
| Ilość rozmiarów | 1 | |
| Moment obrotowy | 3 | Nm |
| Długość całkowita | 32 | mm |
| Dopuszczalne średnice otworów | 3 – 12.7 | mm |
| Średnica zewnętrzna | 25 | mm |
| Moment bezwładności | 20 | g·cm² |
| Sztywność skrętna | 994 | Nm/rad |
| Dopuszczalna prędkość | Do 10 000 | rpm |
| Temperatura pracy | -40 do +200 | °C |
| Materiał mieszków | Stal nierdzewna | |
| Materiał piast | Aluminium | |
| Konstrukcja | Z piastą zaciskową |

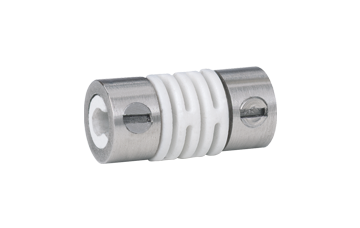

Typ produktu: Seria FK1
| Ilość rozmiarów | 1 | |
| Moment obrotowy | 1 | Nm |
| Długość całkowita | 9 | mm |
| Dopuszczalne średnice otworów | 1.5 / 2 | mm |
| Średnica zewnętrzna | 4.5 | mm |
| Moment bezwładności | 5.39 | g·cm² |
| Sztywność skrętna | 23 | Nm/rad |
| Dopuszczalna prędkość | Do 10 000 | rpm |
| Temperatura pracy | -35 do +90 | °C |
| Materiał mieszków | - | |
| Materiał piast | Stal nierdzewna | |
| Konstrukcja | - |

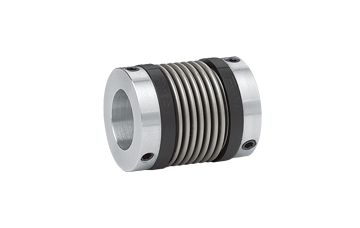

Typ produktu: Seria MK1
| Ilość rozmiarów | 8 | |
| Moment obrotowy | 0.05 – 10 | Nm |
| Długość całkowita | 14 – 53 | mm |
| Dopuszczalne średnice otworów | 1 – 28 | mm |
| Średnica zewnętrzna | 6.5 – 40 | mm |
| Moment bezwładności | 0.1 – 220 | g·cm² |
| Sztywność skrętna | 70 – 9 050 | Nm/rad |
| Dopuszczalna prędkość | Do 20 000 | rpm |
| Temperatura pracy | -30 do +110 | °C |
| Materiał mieszków | Stal nierdzewna | |
| Materiał piast | Aluminium | |
| Konstrukcja | Ze śrubami dociskowymi |

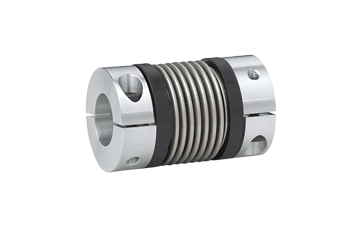

Typ produktu: Seria MK2
| Ilość rozmiarów | 6 | |
| Moment obrotowy | 0.5 – 10 | Nm |
| Długość całkowita | 25 – 54 | mm |
| Dopuszczalne średnice otworów | 3 – 24 | mm |
| Średnica zewnętrzna | 15 – 40 | mm |
| Moment bezwładności | 2.6 – 205 | g·cm² |
| Sztywność skrętna | 170 – 9 050 | Nm/rad |
| Dopuszczalna prędkość | Do 20 000 | rpm |
| Temperatura pracy | -30 do +110 | °C |
| Materiał mieszków | Stal nierdzewna | |
| Materiał piast | Aluminium | |
| Konstrukcja | Z piastą zaciskową |

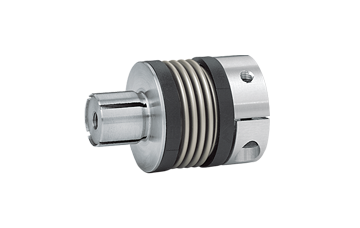

Typ produktu: Seria MK3
| Ilość rozmiarów | 6 | |
| Moment obrotowy | 0.5 – 10 | Nm |
| Długość całkowita | 20 – 51 | mm |
| Dopuszczalne średnice otworów | 3 – 24 | mm |
| Średnica zewnętrzna | 15 – 40 | mm |
| Moment bezwładności | 2.6 – 205 | g·cm² |
| Sztywność skrętna | 170 – 9 050 | Nm/rad |
| Dopuszczalna prędkość | Do 10 000 | rpm |
| Temperatura pracy | -30 do +110 | °C |
| Materiał mieszków | Stal nierdzewna | |
| Materiał piast | Aluminium | |
| Konstrukcja | Z wałkiem rozprężnym |

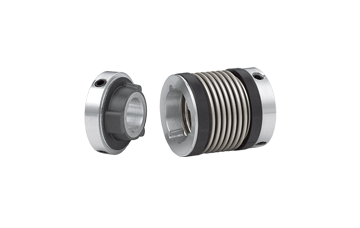

Typ produktu: Seria MK4
| Ilość rozmiarów | 5 | |
| Moment obrotowy | 0.5 – 10 | Nm |
| Długość całkowita | 22 – 56 | mm |
| Dopuszczalne średnice otworów | 3 – 28 / 3 – 20 | mm |
| Średnica zewnętrzna | 15 – 40 | mm |
| Moment bezwładności | 2.0 – 210 | g·cm² |
| Sztywność skrętna | 170 – 9 050 | Nm/rad |
| Dopuszczalna prędkość | Do 20 000 | rpm |
| Temperatura pracy | -30 do +110 | °C |
| Materiał mieszków | Stal nierdzewna | |
| Materiał piast | Aluminium | |
| Konstrukcja | Ze śrubami dociskowymi |

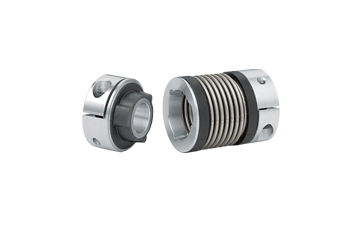

Typ produktu: Seria MK5
| Ilość rozmiarów | 5 | |
| Moment obrotowy | 0.5 – 10 | Nm |
| Długość całkowita | 27 – 56 | mm |
| Dopuszczalne średnice otworów | 3 – 24 / 3 – 20 | mm |
| Średnica zewnętrzna | 15 – 40 | mm |
| Moment bezwładności | 3.0 – 230 | g·cm² |
| Sztywność skrętna | 170 – 9 050 | Nm/rad |
| Dopuszczalna prędkość | Do 10 000 | rpm |
| Temperatura pracy | -30 do +110 | °C |
| Materiał mieszków | Stal nierdzewna | |
| Materiał piast | Aluminium | |
| Konstrukcja | Z piastą zaciskową |

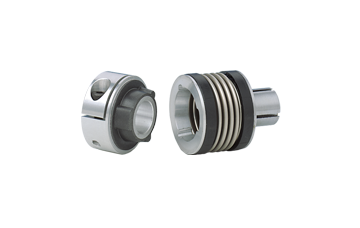

Typ produktu: Seria MK6
| Ilość rozmiarów | 5 | |
| Moment obrotowy | 0.5 – 10 | Nm |
| Długość całkowita | 21 – 55 | mm |
| Dopuszczalne średnice otworów | 3 – 20 | mm |
| Średnica zewnętrzna | 15 – 40 | mm |
| Moment bezwładności | 3.0 – 230 | g·cm² |
| Sztywność skrętna | 170 – 9 050 | Nm/rad |
| Dopuszczalna prędkość | Do 10 000 | rpm |
| Temperatura pracy | -30 do +110 | °C |
| Materiał mieszków | Stal nierdzewna | |
| Materiał piast | Aluminium | |
| Konstrukcja | Z wałkiem rozprężnym |
Typ produktu: Seria MKH
| Ilość rozmiarów | 6 | |
| Moment obrotowy | 0.5 – 10 | Nm |
| Długość całkowita | 25 – 60 | mm |
| Dopuszczalne średnice otworów | 3 – 24 | mm |
| Średnica zewnętrzna | 15 – 40 | mm |
| Moment bezwładności | 2.6 – 205 | g·cm² |
| Sztywność skrętna | 170 – 9 050 | Nm/rad |
| Dopuszczalna prędkość | Do 20 000 | rpm |
| Temperatura pracy | -30 do +110 | °C |
| Materiał mieszków | Stal nierdzewna | |
| Materiał piast | Aluminium | |
| Konstrukcja | Całkowicie dzielone piasty |

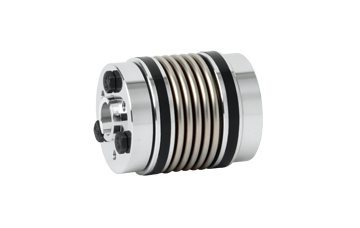

Typ produktu: Seria MKS
| Ilość rozmiarów | 3 | |
| Moment obrotowy | 4.5 – 15 | Nm |
| Długość całkowita | 42 – 53 | mm |
| Dopuszczalne średnice otworów | 6 – 19 | mm |
| Średnica zewnętrzna | 32 – 49 | mm |
| Moment bezwładności | 65 – 561 | g·cm² |
| Sztywność skrętna | 7 000 – 23 000 | Nm/rad |
| Dopuszczalna prędkość | Do 120 000 | rpm |
| Temperatura pracy | -30 do +110 | °C |
| Materiał mieszków | Stal nierdzewna | |
| Materiał piast | Aluminium | |
| Konstrukcja | Ze stożkowym pierścieniem zaciskowym |
