Sprzęgła mieszkowe
Firma R+W oferuje sprzęgła mieszkowe zbudowane z piast zaciskowych, połączonych trwale mieszkiem ze stali nierdzewnej. Jego budowa sprawia, że jest on elastyczny poprzecznie przy jednoczesnym zachowaniu niskiej bezwładności i dużej sztywności skrętnej. Dostępne sprzęgła mieszkowe mają do zaoferowania różne warianty piast zapewniające optymalny montaż w każdej aplikacji. Piasty zaciskowe opcjonalnie mogą mieć wykonany rowek do połączeń wpustowych. Dodatkową opcją jest możliwość wykonania rowka do połączeń wypustowych.
- Kompaktowe i bezluzowe
- Wysoka sztywność skrętna
- Dokładne, bezstratne przenoszenie napędu
- Łatwość montażu i demontażu
- Wyważone do dużych prędkości obrotowych

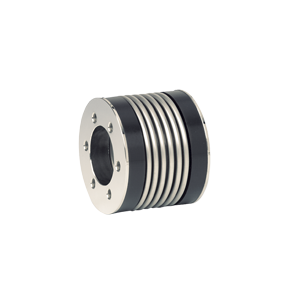

Typ produktu: Seria BK1
| Ilość rozmiarów | 12 | |
| Moment obrotowy | 15 – 10 000 | Nm |
| Długość całkowita | 30 – 150 | mm |
| Średnica zewnętrzna | 49 – 303 | mm |
| Dopuszczalna średnica otworów | 25 – 190 | mm |
| Moment bezwładności | 0.07 - 350 | 10¯³·kg·m² |
| Sztywność skrętna | 15 – 10 950 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -30 do +120 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal | |
| Konstrukcja | Do montażu kołnierzowego |
Typ produktu: Seria BK2
| Ilość rozmiarów | 13 | |
| Moment obrotowy | 15 – 10 000 | Nm |
| Długość całkowita | 59 – 288 | mm |
| Średnica zewnętrzna | 49 – 303 | mm |
| Dopuszczalna średnica otworów | 8 – 180 | mm |
| Moment bezwładności | 0.06 – 1 214 | 10¯³·kg·m² |
| Sztywność skrętna | 14 – 10 950 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal / aluminium | |
| Konstrukcja | Z piastą zaciskową |
Typ produktu: Seria BK3
| Ilość rozmiarów | 12 | |
| Moment obrotowy | 15 – 10 000 | Nm |
| Długość całkowita | 48 – 217 | mm |
| Średnica zewnętrzna | 49 – 303 | mm |
| Dopuszczalna średnica otworów | 10 – 180 | mm |
| Moment bezwładności | 0.07 – 629 | 10¯³·kg·m² |
| Sztywność skrętna | 15 – 10 950 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal | |
| Konstrukcja | Z systemem zaciskowym |
Typ produktu: Seria BK4
| Ilość rozmiarów | 4 | |
| Moment obrotowy | 15 – 150 | Nm |
| Długość całkowita | 47 – 94 | mm |
| Średnica zewnętrzna | 49 – 81 | mm |
| Dopuszczalna średnica otworów | 10 – 37 | mm |
| Moment bezwładności | 0.10 – 1.4 | 10¯³·kg·m² |
| Sztywność skrętna | 15 – 110 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal | |
| Konstrukcja | Do wałków stożkowych |
Typ produktu: Seria BK5
| Ilość rozmiarów | 9 | |
| Moment obrotowy | 15 – 1 500 | Nm |
| Długość całkowita | 60 – 176 | mm |
| Średnica zewnętrzna | 49 – 157 | mm |
| Dopuszczalna średnica otworów | 8 – 80 / 8 – 75 | mm |
| Moment bezwładności | 0.07 – 51.4 | 10¯³·kg·m² |
| Sztywność skrętna | 8 – 650 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal / aluminium | |
| Konstrukcja | Z piastą zaciskową |
Typ produktu: Seria BK6
| Ilość rozmiarów | 8 | |
| Moment obrotowy | 15 – 1 500 | Nm |
| Długość całkowita | 58 – 158 | mm |
| Średnica zewnętrzna | 49 – 157 | mm |
| Dopuszczalna średnica otworów | 10 – 75 | mm |
| Moment bezwładności | 0.1 – 44 | 10¯³·kg·m² |
| Sztywność skrętna | 8 – 660 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal | |
| Konstrukcja | Ze stożkowym pierścieniem zaciskowym |
Typ produktu: Seria BK7
| Ilość rozmiarów | 5 | |
| Moment obrotowy | 15 – 300 | Nm |
| Długość całkowita | 45 – 98 | mm |
| Średnica zewnętrzna | 49 – 110 | mm |
| Dopuszczalna średnica otworów | 8 – 60 / 13 – 60 | mm |
| Moment bezwładności | 0.07 – 8.9 | 10¯³·kg·m² |
| Sztywność skrętna | 15 – 350 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal / aluminium | |
| Konstrukcja | Z wałkiem rozprężnym |
Typ produktu: Seria BKC
| Ilość rozmiarów | 6 | |
| Moment obrotowy | 15 – 500 | Nm |
| Długość całkowita | 48 – 100 | mm |
| Średnica zewnętrzna | 49 – 123 | mm |
| Dopuszczalna średnica otworów | 8 – 75 | mm |
| Moment bezwładności | 0.05 – 9 | 10¯³·kg·m² |
| Sztywność skrętna | 23 – 290 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 30 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal / aluminium | |
| Konstrukcja | Z piastą zaciskową |
Typ produktu: Seria BKH
| Ilość rozmiarów | 11 | |
| Moment obrotowy | 15 – 4 000 | Nm |
| Długość całkowita | 59 – 225 | mm |
| Średnica zewnętrzna | 49 – 200 | mm |
| Dopuszczalna średnica otworów | 8 – 90 | mm |
| Moment bezwładności | 0.07 – 165 | 10¯³·kg·m² |
| Sztywność skrętna | 15 – 3 400 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal / aluminium | |
| Konstrukcja | Z dzieloną piastą zaciskową |
Typ produktu: Seria BKL
| Ilość rozmiarów | 10 | |
| Moment obrotowy | 2 – 500 | Nm |
| Długość całkowita | 30 – 114 | mm |
| Średnica zewnętrzna | 25 – 123 | mm |
| Dopuszczalna średnica otworów | 4 – 62 | mm |
| Moment bezwładności | 0.002 – 11.7 | 10¯³·kg·m² |
| Sztywność skrętna | 15 – 3 400 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal / aluminium | |
| Konstrukcja | Z piastą zaciskową |
Typ produktu: Seria BKM
| Ilość rozmiarów | 4 | |
| Moment obrotowy | 20 – 1 000 | Nm |
| Długość całkowita | 40 – 89 | mm |
| Średnica zewnętrzna | 49 – 110 | mm |
| Dopuszczalna średnica otworów | 15 – 60 | mm |
| Moment bezwładności | 0.05 – 7.2 | 10¯³·kg·m² |
| Sztywność skrętna | 41.9 – 570 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 30 000 | rpm |
| Temperatura pracy | -30 do +100 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal / aluminium | |
| Konstrukcja | Z piastą zaciskową |
Typ produktu: Seria BKS
| Ilość rozmiarów | 6 | |
| Moment obrotowy | 15 – 500 | Nm |
| Długość całkowita | 45 – 95 | mm |
| Średnica zewnętrzna | 49 – 123 | mm |
| Dopuszczalna średnica otworów | 12 – 75 | mm |
| Moment bezwładności | 0.1 – 8.1 | 10¯³·kg·m² |
| Sztywność skrętna | 23 – 290 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Temperatura pracy | -40 do +300 | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal nierdzewna | |
| Konstrukcja | Z piastą zaciskową |
Typ produktu: Seria SP3
| Ilość rozmiarów | 5 | |
| Moment obrotowy | 60 – 500 | Nm |
| Długość całkowita | 66 – 111 | mm |
| Średnica zewnętrzna | 66 – 124 | mm |
| Dopuszczalna średnica otworów | 14 – 60 | mm |
| Moment bezwładności | 0.58 – 10.67 | 10¯³·kg·m² |
| Sztywność skrętna | 55 – 500 | 10³·Nm/rad |
| Maks. prędkość obrotowa | 22 500 | rpm |
| Temperatura pracy | - | °C |
| Materiał miechów | Stal nierdzewna | |
| Materiał piast | Stal | |
| Konstrukcja | Z zewnętrzną piastą zaciskową |
