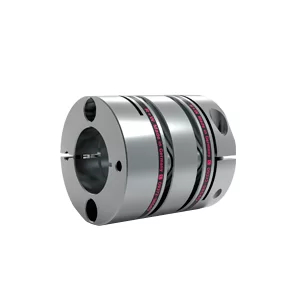

Seria SCL2
Sprzęgła do napędów serwo kompensują niewspółosiowość kątową i osiową w wersji jednopłytkowej (single flex). W wykonaniu dwupłytkowym (double flex) kompensują również niewspółosiowość równoległą. Sprzęgła są zgodne z wytycznymi EG dla maszyn 2006/42/G, mogą być używane temperaturze od -30 do +120°C. Piasty wykonane są z aluminium. Łączniki płytkowe wykonane są ze specjalnie wykonanej stali sprężynowej, posiadającej podwyższony stopnień wytrzymałości na rozciąganie i podwyższoną elastyczność.
- Bezluzowe wykonanie
- Mały moment bezwładności
- Duża sztywność skrętna
- Modułowa konstrukcja
- Zakres przenoszonych momentów obrotowych z zakresu 25 – 300 Nm
Specyfikacja techniczna
Seria SCL2
| Ilość rozmiarów | 4 | |
| Wersja | Jednopłytkowa / dwupłytkowa | |
| Moment obrotowy | 25 – 100 | Nm |
| Długość całkowita | 43.6 – 98.8 | mm |
| Średnica zewnętrzna | 56 – 82 | mm |
| Dopuszczalna średnica otworów | 15 – 40 | mm |
| Moment bezwładności | 0.095 – 1.036 | 10¯³·kg·m² |
| Sztywność skrętna | 46 000 – 78 500 | Nm/rad |
| Maks. prędkość obrotowa | 10 000 | rpm |
| Materiał wykonania | Stal / aluminium |
