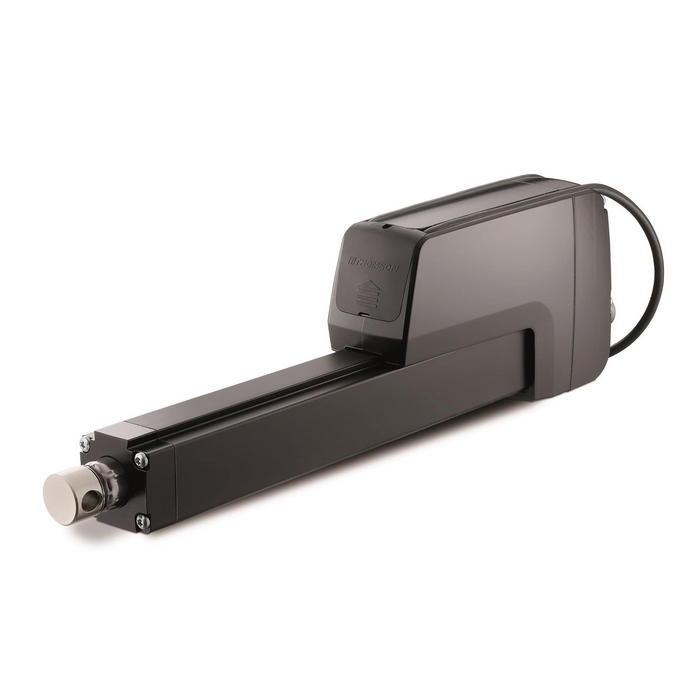

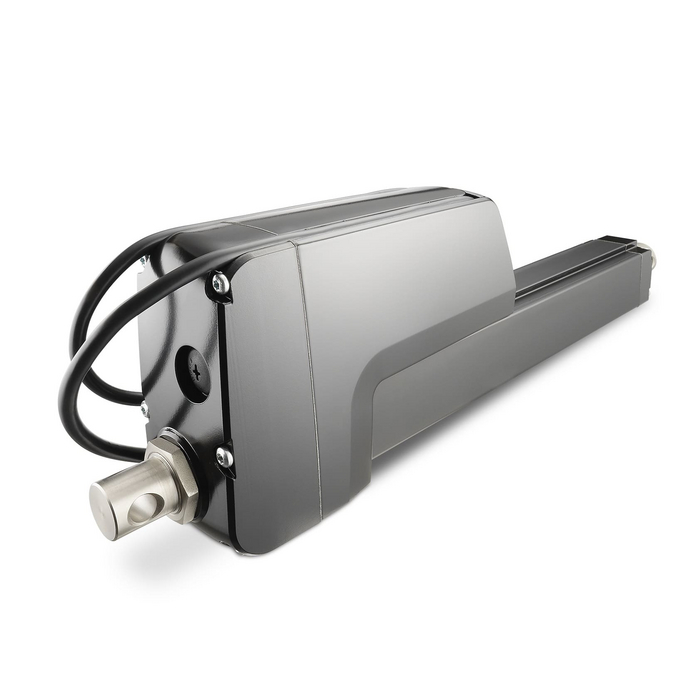

Siłownik Electrak HD
Siłownik Electrak HD to nowa platforma liniowych siłowników elektrycznych, posiadających wbudowane układy elektroniczne, dzięki którym eliminowana jest konieczność stosowania autonomicznych elementów sterujących. Siłownik ten wpisuje się w rygorystyczne kryteria wymogów środowiskowe dla podzespołów OEM, między innymi wymogów normy IP69K. Posiadając niezwykle wysoką moc, siłownik HD gwarantuje szeroką gamę nowych zastosowań, dzięki możliwości zastąpienia urządzeń hydraulicznych przez elektryczne.
- Zabezpieczenie przed przeciążeniem
- Monitorowanie napięcia, natężenia oraz końca skoku
- Kompensacja i monitorowanie temperatury
- Zintegrowane ręczne wprowadzanie wartości, które zastępują nastawy urządzenia
- Wbudowane układy elektroniczne, magistrala CAN J1939, elektroniczna kalibracja wartości wyzwalającej oraz hamulec dynamiczny lub negatywny
Typ produktu: HDxx-B017
| Napięcie wejściowe | 12 / 24 / 48 | VDC* |
| Min./maks. długość skoku | 100 / 1 000 | mm |
| Maks. obciążenie dynamiczne | 1 700 | N |
| Maks. obciążenie statyczne | 18 000 | N |
| Maks. prędkość bez obciążenia | 71 | mm/s |
| Maks. prędkość przy pełnym obciążeniu | 58 | mm/s |
| Cykl pracy przy pełnym obciążeniu (25°C) | 25 | % |
| Typ śruby / nakrętki | Z nakrętką kulkową / nakrętka toczna kulkowa blokowana pod obciążeniem | |
| Temperatura pracy | -40 do +85 | °C |
| Stopień ochrony (statyczny/dynamiczny) | IP67, IP69K/IP66 | |
| Moment utrzymujący | 0 | Nm |
| Maks. luz wzdłużny | 1.2 | mm |
| Masa siłownika | Skok 100 mm – 6.5 kg; skok 1000 mm – 11 kg |
Typ produktu: HDxx-B026
| Napięcie wejściowe | 12 / 24 / 48 | VDC* |
| Min./maks. długość skoku | 100 / 1 000 | mm |
| Maks. obciążenie dynamiczne | 2 600 | N |
| Maks. obciążenie statyczne | 18 000 | N |
| Maks. prędkość bez obciążenia | 40 | mm/s |
| Maks. prędkość przy pełnym obciążeniu | 32 | mm/s |
| Cykl pracy przy pełnym obciążeniu (25°C) | 0.25 | % |
| Typ śruby / nakrętki | Z nakrętką kulkową / nakrętka toczna kulkowa blokowana pod obciążeniem | |
| Temperatura pracy | -40 do +85 | °C |
| Stopień ochrony (statyczny/dynamiczny) | IP67, IP69K/IP66 | |
| Moment utrzymujący | 0 | Nm |
| Maks. luz wzdłużny | 1.2 | mm |
| Masa siłownika | Skok 100 – 6.5 kg; skok 1000 – 12.2 kg |
Typ produktu: HDxx-B045
| Napięcie wejściowe | 12 / 24 / 48 | VDC* |
| Min./maks. długość skoku | 100 / 1 000 | mm |
| Maks. obciążenie dynamiczne | 4 500 | N |
| Maks. obciążenie statyczne | 18 000 | N |
| Maks. prędkość bez obciążenia | 24 | mm/s |
| Maks. prędkość przy pełnym obciążeniu | 19 | mm/s |
| Cykl pracy przy pełnym obciążeniu (25°C) | 0.25 | % |
| Typ śruby / nakrętki | Z nakrętką kulkową / nakrętka toczna kulkowa blokowana pod obciążeniem | |
| Temperatura pracy | -40 do +85 | °C |
| Stopień ochrony (statyczny/dynamiczny) | IP67, IP69K/IP66 | |
| Moment utrzymujący | 0 | Nm |
| Maks. luz wzdłużny | 1.2 | mm |
| Masa siłownika | Skok 100 – 6.5 kg; skok 1000 – 12.2 kg |
Typ produktu: HDxx-B068
| Napięcie wejściowe | 12 / 24 / 48 | VDC* |
| Min./maks. długość skoku | 100 / 1 000 | mm |
| Maks. obciążenie dynamiczne | 6 800 | N |
| Maks. obciążenie statyczne | 18 000 | N |
| Maks. prędkość bez obciążenia | 18 | mm/s |
| Maks. prędkość przy pełnym obciążeniu | 14 | mm/s |
| Cykl pracy przy pełnym obciążeniu (25°C) | 0.25 | % |
| Typ śruby / nakrętki | Z nakrętką kulkową / nakrętka toczna kulkowa blokowana pod obciążeniem | |
| Temperatura pracy | -40 do +85 | °C |
| Stopień ochrony (statyczny/dynamiczny) | IP67, IP69K/IP66 | |
| Moment utrzymujący | 0 | Nm |
| Maks. luz wzdłużny | 1.2 | mm |
| Masa siłownika | Skok 100 – 6.5 kg; skok 1000 – 12.2 kg |
Typ produktu: HDcc-B100
| Napięcie wejściowe | 12 / 24 / 48 | VDC* |
| Min./maks. długość skoku | 100 / 1 000 | mm |
| Maks. obciążenie dynamiczne | 10 000 | N |
| Maks. obciążenie statyczne | 18 000 | N |
| Maks. prędkość bez obciążenia | 11 | mm/s |
| Maks. prędkość przy pełnym obciążeniu | 9 | mm/s |
| Cykl pracy przy pełnym obciążeniu (25°C) | 0.15 - 0.25 | % |
| Typ śruby / nakrętki | Z nakrętką kulkową / nakrętka toczna kulkowa blokowana pod obciążeniem | |
| Temperatura pracy | -40 do +85 | °C |
| Stopień ochrony (statyczny/dynamiczny) | IP67, IP69K/IP66 | |
| Moment utrzymujący | 0 | Nm |
| Maks. luz wzdłużny | 1.2 | mm |
| Masa siłownika | Skok 100 – 6.7 kg; skok 1000 – 12.4 kg |
Typ produktu: HDxx-B160
| Napięcie wejściowe | 12 / 24 / 48 | VDC* |
| Min./maks. długość skoku | 100 / 500 | mm |
| Maks. obciążenie dynamiczne | 16 000 | N |
| Maks. obciążenie statyczne | 18 000 | N |
| Maks. prędkość bez obciążenia | 9 | mm/s |
| Maks. prędkość przy pełnym obciążeniu | 5 | mm/s |
| Cykl pracy przy pełnym obciążeniu (25°C) | 0.25 | % |
| Typ śruby / nakrętki | Z nakrętką kulkową / nakrętka toczna kulkowa blokowana pod obciążeniem | |
| Temperatura pracy | -40 do +85 | °C |
| Stopień ochrony (statyczny/dynamiczny) | IP67, IP69K/IP66 | |
| Moment utrzymujący | 0 | Nm |
| Maks. luz wzdłużny | 1.2 | mm |
| Masa siłownika | Skok 100 – 7 kg; skok 1000 – 9.4 kg |
