Stół przesuwny z elektrycznym napędem krokowym seria FLCR

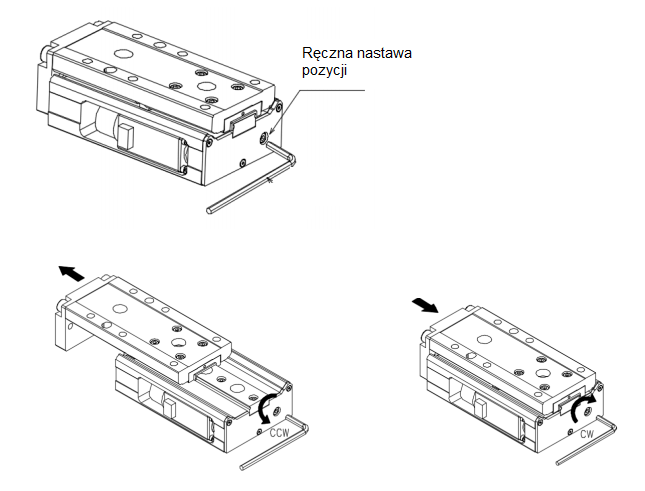

To seria stołów przesuwnych napędzana elektrycznym silnikiem krokowym. Zastosowany napęd krokowy pozwala na dopasowanie pozycji stołu w danym zakresie skoku z powtarzalnością +-0,02 mm. Produkt pozwala na elastyczną kontrolę dynamiki ruchu i siły pchającej. Konstrukcja napędu wyposażona jest w wbudowane pokrętło umożliwiające ręczne nastawę pozycji. Seria FLCR jest oferowana w 3 rozmiarach wielkości w zależności od maksymalnego zakresu siły pchającej oraz obciążenie aplikacji.
Komunikacja: IO-Link, CC-Link, EtherCat, Pararell I/O
Zalety: elastyczna kontrola prędkości i pozycji, kompaktowe wymiary, darmowe oprogramowanie
| Cecha | FLCR-16 | FLCR-20 | FLCR-25 |
| Typ enkodera | enkoder inkremetalny | ||
| Typ przekładni | Śrubowa + pasek | ||
| Zakres dostępnych skoków [mm] | 50, 75, 100 | ||
| Skok śruby [ mm ] | 2 / 8 | 2 / 8 | 2 / 6 |
| Max. Siła | |||
| pchająca [N] | 90 / 20 | 150 / 55 | 210 / 90 |
| Powtarzalność [mm -+ ] | 0,02 | ||
| Poślizg [deg] | 0,1 lub mniej | ||
| Zakres prędkości ruchu bez obciążenia [mm/s] | 2 – 100 / 10 – 300 | 2 – 100 / 10 – 300 | 2 – 100 / 7 – 300 |
| Max. siła wertykalna [N] | 4 / 0,5 | 6 / 0,8 | 3 / 8,5 |
| Max. siła horyzontalna [N] | 4 / 3 | 5,5 / 5 | 11 / 11 |
| Stopień ochrony | IP 40 |
