Łożyska wieńcowe

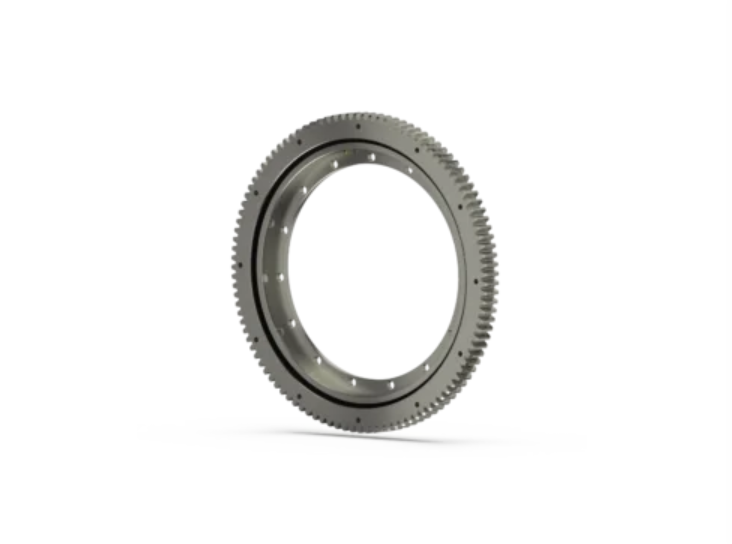

Łożyska wieńcowe produkowane przez TGB to w głównej mierze łożyska z uzębieniem zewnętrznym, wewnętrznym lub bez zębów. Co więcej, w zależności od zastosowania, łożysko może występować w wersji kulkowej lub wałeczkowej – z jednym lub dwoma rzędami. W ofercie TGB znajduje się również seria o niskiej masie oraz o wyższych parametrach roboczych.

• Szeroka gama standardowych rozmiarów
• Opcje uzębienia: zewnętrzne, wewnętrzne lub brak uzębienia
• Uszczelka wargowa HNBR zapewnia wysoką szczelność chroniąc elementy toczne zarówno przed kurzem, pyłami jak i wyciekami smaru
• Możliwość personalizacji koloru lub też wykonania specjalnej powłoki w celu zapewnienia dodatkowej ochrony przed korozją

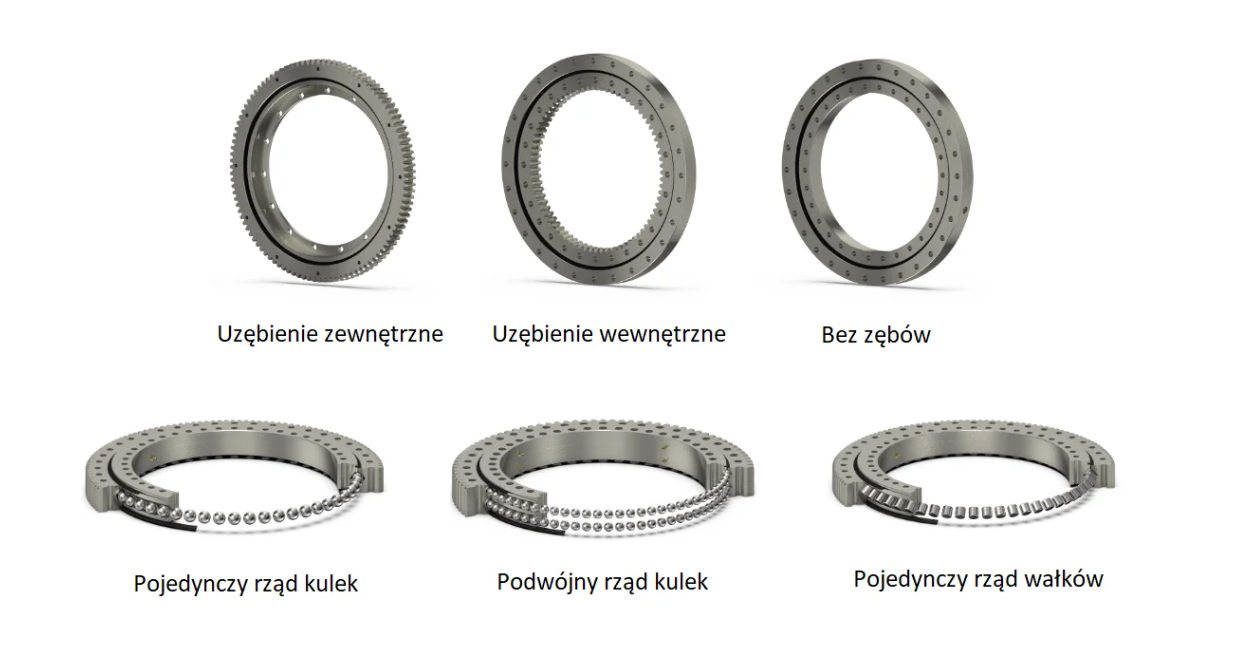

Możliwe wykonania

Aplikacje

• Maszyny budowlane: koparki, dźwigi, platformy robocze, podnośniki koszowe i inne.
• Energia wiatrowa: wiatraki.
• Robotyka: roboty przemysłowe, manipulatory, pozycjonery, systemy automatyki i inne.
• Sprzęt medyczny: łóżka szpitalne, fotele do badań.
• Przemysł lotniczy: układy kierownicze, platformy satelitarne, anteny, systemy stabilizacji itp.
• Sprzęt do transportu materiałów: dźwigi, żurawie, suwnice, chwytaki i inne.
• Wojsko i obrona: pojazdy militarne, czołgi, wyrzutnie rakiet, systemy radarowe i inne.
• Górnictwo i obróbka minerałów: koparki, kombajny, zwałowarki, systemy przenośnikowe.
• Morskie i offshore: dźwigi, żurawiki, wciągarki, platformy offshore.
• Rolnictwo: kombajny, opryskiwacze i inne.

Podsumowując, łożyska wieńcowe są stosowane w wielu różnych gałęziach przemysłu i zastosowaniach, w których ważna jest rotacja i zwrotność. Zapewniają płynny i precyzyjny ruch, dzięki czemu sprzęt pracuje wydajnie i niezawodnie.

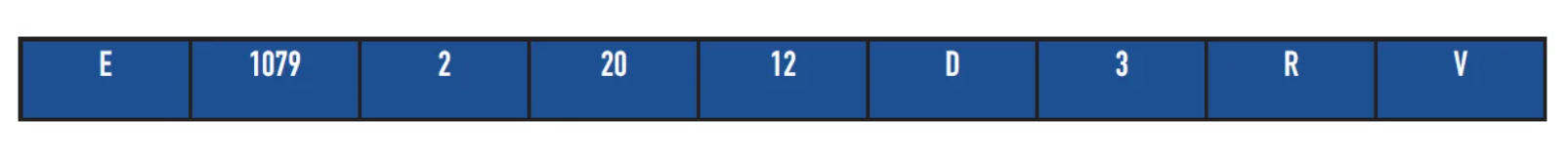

Kodowanie oznaczenia łożyska wieńcowego

Rodzaj łożyska

E: uzębienie zewnętrzne
I: uzębienie wewnętrzne
SD: bez zębów

Średnica zewnętrzna

1079: średnica zewnętrzna łożyska [mm]

Ilość rzędów kulek/wałków

 2: ilość rzędów kulek/wałków

Średnica kulek/wałków

20 [mm]

Rodzaj materiału

00: 50Mn B lub C45 B
10: 42CrMo4 B
20: 50Mn B lub C45 B – 42CrMo4 B
B: materiał hartowany i odpuszczony

Seria produktowa

A – B – C – D

Rodzaje otworów

3 (dla każdego łożyska można wybrać różne rodzaje otworów)

Łożyska wieńcowe z rolkami

R

Zęby hartowane indukcyjnie

V: hartowany ząb boczny
W: hartowany ząb boczny i dolny

Oznaczenia dodatkowe:

ØP: średnica podziałowa
M: moduł
Z: ilość zębów
Fz nor: siła nacisku na ząb przy znamionowym obciążeniu roboczym
Fz max: siła nacisku na ząb przy maksymalnym obciążeniu roboczym
N: znormalizowany materiał
