Orbitrol (układ skrętu) marki Danfoss Power Solutions

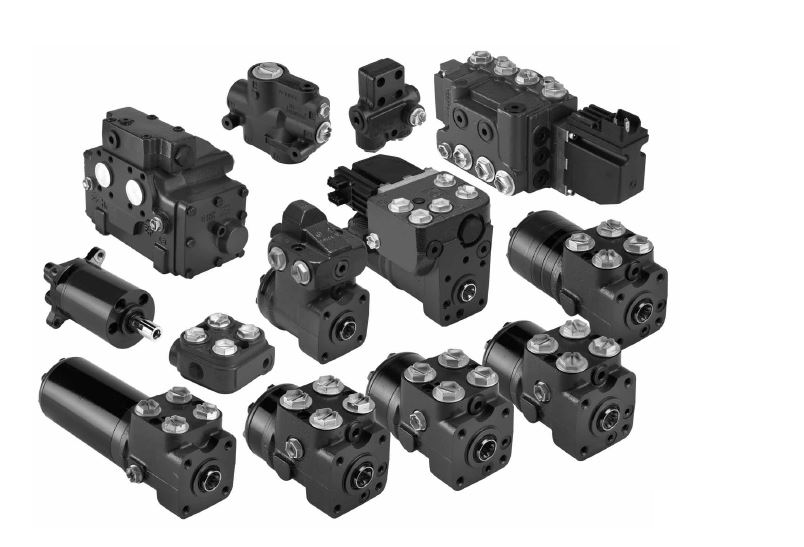

Podstawowe elementy układów skrętu Danfoss Power Solutions można pogrupować następująco:

• jednostki skrętu - orbitrole o objętości roboczej od 40 cm³ do 1000 cm³/ obrót (przepływ do 100 l/min, ciśnienie do 210 bar)
• minijednostki skrętu o objętości roboczej od 32 cm³ do 100 cm³ na obrót (przepływ do 20 l/min, ciśnienie do 125 bar)
• zawory priorytetowe (przepływ do 320 l/min, ciśnienie do 210 bar)
• wzmacniacze przepływu (przepływ do 400 l/min, ciśnienie do 210 bar)
• elektrohydrauliczne układy skrętu (przepływ do 100 l/min, ciśnienie do 250 bar)

Cechy charakterystyczne bloków sterujących - orbitrole:

• niski moment kierowania: od 0,5 Nm do 1,8 Nm
• niski poziom hałasu,
• do wyboru wiele różnych typów jednostek:

      - LS (Load sensing dynamiczne i statyczne)

      - ON (z otwartym przepływem, bez reakcji zwrotnej)

      - OR (z otwartym przepływem, z reakcją zwrotną)

      - CN (z zamkniętym przepływem, bez reakcji zwrotnej)

      - CR (z zamkniętym przepływem, z reakcją zwrotną)

      - PB (Power beyond, z przekazywaniem mocy do reszty układu hydraulicznego)

• jeden lub wiele wbudowanych  zaworów: zawór przelewowy, zawory przeciążeniowe, zawór zwrotny w linii P i LS,
• do wyboru różne przyłącza (wg. ISO, SAE i DIN).

Pojazdy małe i średnie

Małe i średnie pojazdy mogą być wyposażone w orbitrol typu: OSPB, OSPC, OSPF lub OSPR. Typowymi maszynami, w których stosujemy te jednostki to: ciągniki rolnicze, kombajny, wózki widłowe i niewielkie maszyny budowlane.

Orbitrole OSPB, OSPC i OSPF mogą być również używane do pojazdów ciężkich, takich jak duże ciągniki rolnicze, kombajny, ładowarki i wywrotki. Jednakże dla pojazdów o tej wielkości Danfoss Power Solutions ma specjalnie konstruowane jednostki OSPQ i OSPD. Dla tych jednostek skrętu zaprojektowano zmienną objętość roboczą tak aby umożliwić awaryjne sterowanie ciężką maszyną. Jednostka zmienia automatycznie objętość na niższą  w przypadku awarii pompy zasilającej.

Duże pojazdy

Orbitrol typu OSPL jest odpowiedni np. dla ładowarek i wywrotek i innych maszyn, gdzie przepływ może osiągnąć 100 l/min. Dla pojazdów o masie często przekraczającej 100 ton i wymagającym przepływu do 400 l/min, Danfoss Power Solutions stworzył wzmacniacz przepływu OSQ.

W ładowarkach, dużych wózkach widłowych, wywrotkach, dużych ciągnikach rolniczych i innych ciężkich maszynach, bardzo często potrzebne jest sterowanie elektrycznie w formie joysticka lub sterowanie automatyczne, jako alternatywa dla kierowania kołem kierownicy. Dla takich potrzeb Danfoss Power Solutions stworzył system EHPS.

System EHPS posiada następujące zalety:

• wysokie ciśnienie kierowania wymagające małych cylindrów i przepływu oleju,
• niskie ciśnienie sterowania (max. 30 bar) pozwala na osiągnięcie niskiego poziomu hałasu w kabinie,
• minimalne szarpnięcia maszyn z przegubowym układem kierowniczym,
• możliwość montażu płytowego z rozdzielaczem proporcjonalnym PVG 32,
• pozwala na awaryjne kierowanie nawet ciężkich pojazdów,
• możliwe sterowanie hydrauliczne, elektryczne lub automatyczne np. GPS,
• możliwość zmiany przełożenia układu kierowniczego.
