W tym wydaniu pneumatyczne proporcjonalne serwozawory serii LR marki CAMOZZI:

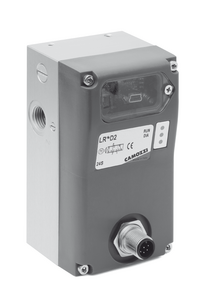

Pneumatyczne proporcjonalne serwozawory serii LR marki CAMOZZI
Zawory proporcjonalne serii LR powstały w wyniku zapotrzebowania rynku na coraz szybsze i bardziej dokładne rozwiązania. CAMOZZI we współpracy z niemieckim producentem serwosilników LINATOR już wcześniej stworzyli produkt wyróżniający się pośród konkurencyjnych olbrzymią precyzją i dynamiką pracy. W ostatnich latach CAMOZZI dodatkowo stworzył własny układ sterujący wraz z autorskim oprogramowaniem i dedykowanym dla klienta konfiguratorem. W wyniku tych działań mamy do dyspozycji produkt zarówno uniwersalny, jak i precyzyjny. Dodatkowo każdy z zaworów ma wbudowany regulator PID, który ma za zadanie kontrolować jego pracę w zależności od sygnału zadanego i sprzężenia zwrotnego. Te wszystkie działania sprawiły, że na rynek trafiła druga generacja tych zaworów, która jest bardziej precyzyjna, a zarazem tańsza niż poprzednia.
Zasada działania:
Serwozawory serii LR bazują na obrotowym tłoku, który obracany jest o ±30° za pomocą małego silnika. Informacja o aktualnej pozycji sczytywana jest za pomocą enkodera. Sygnał sprzężenia zwrotnego z wewnętrznego lub zewnętrznego przetwornika (zależy od wersji) podawany jest na regulator PID i porównywany z sygnałem zadanym.
SV – sygnał zadany
PV – sygnał sprzężenia zwrotnego
B – przetwornik
PID – regulator proporcjonalno-całkująco-różniczkujący
1 – zasilanie
2 – wyjście
3 – odpowietrzenie
![](https://www.bibusmenos.pl/fileadmin/_processed_/f/f/csm_-LR-dzialanie-schemat_00e1d120df.png)

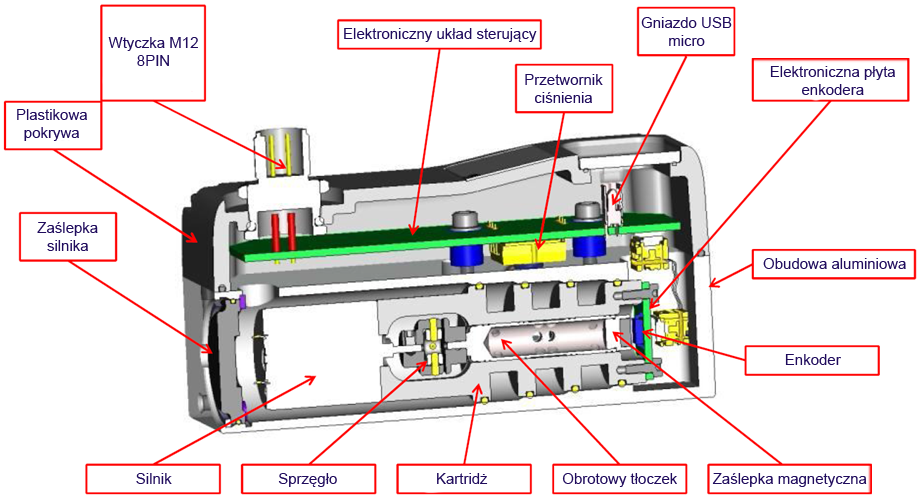

Budowa:
![](/fileadmin/editors/countries/bimen/NEWSLETTER/neumatyczne-proporcjonalne-serwozawory-serii-LR-marki-CAMOZZI-budowa.png)
Dostępne funkcje:
1. Sterowanie przepływem LRWD2
Służy do kontroli przepływu sprężonego powietrza i innych gazów obojętnych. Dzięki wbudowanemu enkoderowi, zawór cały czas „wie” jakie ma położenie i mamy 100% pewność co do założonego przepływu.
Regulacja przepływu za pomocą sygnału 4-20mA, 0-10V lub ±10V. Sygnał sprzężenia zwrotnego doprowadzony jedynie z enkodera położenia kątowego tłoczka.
![](https://www.bibusmenos.pl/fileadmin/_processed_/a/b/csm_Sterowanie_przeplywem_LRWD2__0cc555142d.png)
2. Sterowanie ciśnieniem LRPD2
Jest to już zdecydowanie bardziej zaawansowana wersja zaworu do przepływu. Wynika to z faktu, że w tym przypadku sygnałem sprzężenia zwrotnego jest sygnał z wbudowanego przetwornika ciśnienia. Na życzenie klienta taki zawór może być dostarczony z oprogramowaniem przystosowanym do podłączenia zewnętrznego sygnału analogowego, jak sprzężenie zwrotne. Dzięki tym szczegółom zawory te idealnie nadają się do napinania wstęgi bardzo delikatnych materiałów lub rozwijanych z olbrzymią prędkością. Znalazły one też swoje zastosowanie w zgrzewarkach punktowych, w których wymagana była bardzo precyzyjna i dynamiczna kontrola siły docisku.
Regulacja ciśnienia za pomocą sygnału 4-20mA, 0-10V lub ±10V. Sygnał sprzężenia zwrotnego z zewnętrznego lub wewnętrznego przetwornika.
![](https://www.bibusmenos.pl/fileadmin/_processed_/b/6/csm_Sterowanie_cisnieniem_LRPD2__a11fc6d3e0.png)
3. Kontrola pozycji siłownika pneumatycznego serii 6PF LRXD2
Doświadczenie Camozzi w tym zakresie pozwoliło w ostateczności na stworzenie jeszcze jednej wersji oprogramowania. W przypadku, gdy naszym sygnałem sprzężenia zwrotnego będzie czujnik przemieszczenia liniowego montowany wraz z siłownikiem pneumatycznym, to jesteśmy w stanie z dokładnością większą niż 0,1 mm pozycjonować takie układy. Do tej pory znalazły swoje zastosowanie w napędach pił do drzewa (posuw piły w zależności od grubości pnia/deski) oraz w liniach technologicznych, gdzie potrzebna jest możliwość szybkiego przezbrojenia maszyny na inny detal. Ta sama zasada może być wykorzystana przy dozowaniu (szczególnie tam, gdzie potrzebujemy dużej siły) do pojemników o różnych objętościach. Realizowane były także układy, w których pozycjonowano położenia zasuw nożowych.
Pozycjonowanie siłownika za pomocą sygnału 4-20mA, 0-10V lub ±10V. Sygnał sprzężenia zwrotnego doprowadzony z liniowego przetwornika przemieszczenia umieszczonego wewnątrz siłownika serii 6PF. Kontrola pozycji w jednym kierunku za pomocą jednego zaworu, natomiast w obu za pomocą zaworu Master i Slave.
![](https://www.bibusmenos.pl/fileadmin/_processed_/1/e/csm_Kontrola-pozycji-silownika-pneumatycznego-serii-6PF-LRXD2_a954ac511c.png)
![](https://www.bibusmenos.pl/fileadmin/_processed_/a/1/csm_Regulacja_silownika_w_obu_kierunkach_8fc2570b63.png)
Precyzyjna regulacja w obu kierunkach
A – Zawór slave LRWD2-3*-2-A-00
B – Zawór master LRXD2-3-*-*-4-00
C – Siłownik 6PF
![](https://www.bibusmenos.pl/fileadmin/_processed_/3/c/csm_Regulacja-w-jedna-strone-_powrot-swobodny__6e39710875.png)
Precyzyjna regulacja tylko w jedną stronę
A – Zawór master LRXD2-3-*-*-4-00
B – Reduktor ciśnienia
C- Siłownik 6PF
Intuicyjny konfigurator ustawień serwozaworów LR
Dostępny na stronie Camozzi konfigurator automatycznie wykrywa rodzaj serwozaworu jaki posiadamy. W zależności od wersji mamy możliwość regulacji poniższych parametrów:
- Nastawy regulatora PID
- Pozycja jaką zajmie zawór w przypadku odcięcia zasilania elektrycznego
- Zakres regulowanego ciśnienia
- Zakres wejściowego sygnału sprzężenia zwrotnego
![](https://www.bibusmenos.pl/fileadmin/_processed_/6/d/csm_konfigurator_camozzi_2139a6322b.jpg)
Przykładowe zastosowania:
1. Ramiona spawalnicze
![](https://www.bibusmenos.pl/fileadmin/_processed_/5/c/csm_ramiona-spawalnicze_59f7f8b38c.png)
2. Testowanie szczelności
![](https://www.bibusmenos.pl/fileadmin/_processed_/5/8/csm_testowanie-szczelnosci_9d04bbbd77.png)
3. Technologie napełniania
![](https://www.bibusmenos.pl/fileadmin/_processed_/9/d/csm_technologie-napelniania_15cce6a001.png)
4. Wtryskarki z rozdmuchem
![](/fileadmin/editors/countries/bimen/NEWSLETTER/wytryski-z-rozdmuchem.png)
5. Napinanie i kontrola naciągu
![](https://www.bibusmenos.pl/fileadmin/_processed_/0/b/csm_napinanie-i-kontrola-naciagu_836c8d2163.png)
6. Kompensacja wagi w transporterach
![](/fileadmin/editors/countries/bimen/NEWSLETTER/kompensacja-wagi.png)
