System EOS M400 do metalu w technologii DMLS/SLM
System EOS M400 do metalu – wydajność i wieloseryjność w przemysłowym zakresie

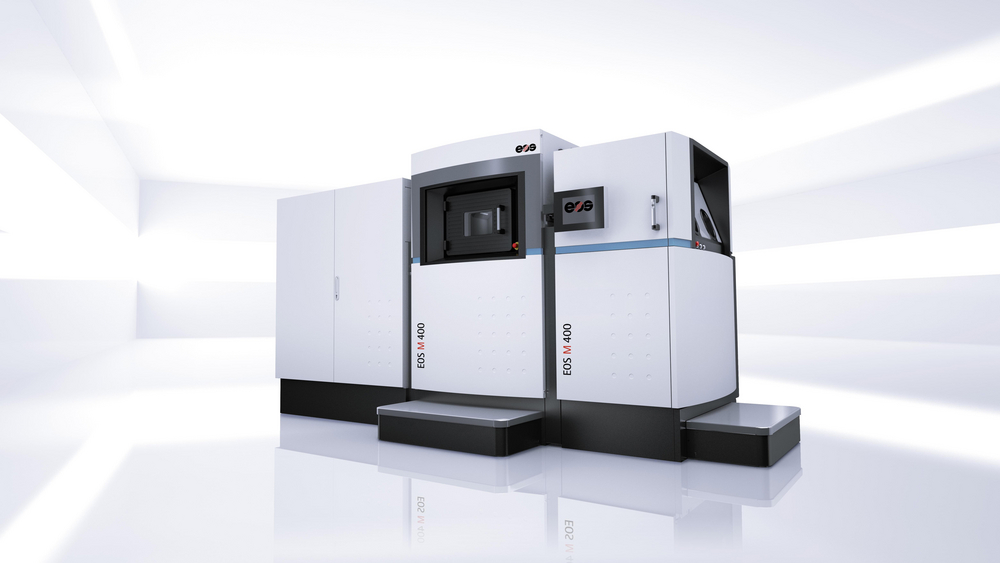

Drukarka 3D EOS M400 jest największą oraz jedną z najnowszych maszyn w technologii DMLS/SLM i stworzona została z myślą o najbardziej wymagających użytkownikach, takich jak w branży lotniczej czy kosmicznej. Komora robocza posiada wymiary 400 x 400 x 400 mm, co pozwala na tworzenie dużych części z materiałów takich jak:
- stop aluminium: AlSi10Mg (EN AC-43000)
- stopy tytanu: Ti64 (TiAl6V4) oraz Ti CP

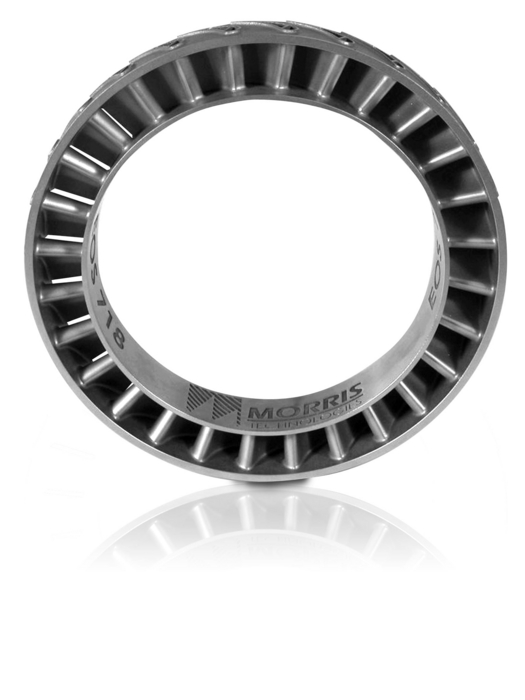

- stopy niklu żaroodporne: IN718, IN625, HX
System 3D do przetwarzania metalu EOS M400 posiada dwa warianty systemu optycznego, co umożliwia optymalizację pracy maszyny w celu wytwarzania dużych ilości małych detali oraz do szybkiej produkcji dużych części na warstwach posiadających większą grubość:
- 1 włóknowy laser iterbowy, pracujący w całym polu, o mocy użytecznej 1kW
- 4 włóknowe lasery iterbowe, pracujące w 4 polach, każdy z nich o mocy użytecznej 400W
Ze względu na obniżoną zawartość tlenu w przestrzeni roboczej, mogą być przetwarzane w atmosferze azotu nawet takie materiały jak stopy aluminium, co pozwala na znaczne obniżenie kosztów eksploatacji.
System EOS M400 oferuje wysoką jakość struktury materiałowej oraz wysokie własności mechaniczne tworzonych modeli, co umożliwia uzyskanie certyfikacji lotniczych dla wytwarzanych komponentów.
Zalety drukarki 3D M400:
- innowacyjność
- cyklonowy system filtracji gazu osłonowego, który wydłuża żywotność filtrów nawet do wartości powyżej 1500 roboczogodzin
- laminarny system przepływu gazu osłonowego
- możliwość pracy na dwóch rodzajach gazu osłonowego – Argon lub Azot
- system monitorowania i dokumentacji procesu EOSTATE
- system kontroli oraz korekty jakości warstw
- system parametryzacji procesu i własności mechanicznych części – PPP (Part Property Profiles), który gwarantuje najwyższą powtarzalną jakość tworzonych elementów
- nowy system IPCM (Integrated Process Chain Management) do oczyszczania i recyrkulacji nieprzetopionych proszków metali
- wysoka dokładność budowanych części w zależności od wielkości detalu i użytego materiału, od +/-0,05 do +/-0,3mm
Zestaw zawiera:
- drukarkę 3D do metalu EOS M400
- stację filtrów LAS
- system chłodzenia lasera
- oprogramowanie EOSPRINT, EOS RP-Tools, MagicsRP z modułem generowania podpór SG+
- wyposażenie pomocnicze w postaci stacji mieszania proszku, przesiewacza, komory piaskowania, odkurzacza przemysłowego, komputera sterującego – System IPCM
- materiały startowe oraz narzędzia
- instalacja systemu
- szkolenie z zakresu obsługi
- specjalistyczne szkolenia aplikacyjne
- 12, 24 lub 36 miesięcy gwarancji
Specyfikacja techniczna:
| Wymiary maszyny: | 4181 x 1613 x 2355 mm |
| Rekomendowane miejsce instalacji: | 4800 x 3600 x 2900 mm |
| Waga: | ok. 4635 kg |
| Zasilanie elektryczne: | 400VAC zabezpieczenie 50A (3 fazowe) |
| Zasilanie sprężonego powietrza: | minimalne ciśnienie 7Bar przy wydatku 20m3/h |
| Gaz osłonowy: | argon z butli lub azot ze zintegrowanej wytwornicy |
| Pobór mocy: | max 20kW / typowo 3.2 kW |
| Rozmiar przestrzeni roboczej:* | szerokość 400 mm*, głębokość 400 mm*, wysokość 400 mm* |
| Laser: | włóknowy, iterbowy, moc użyteczna 1000W lub 4x400W, długość fali 1064 nm, średnica plamki lasera ~ 0.09 mm |
| Grubość warstwy: | 0.02 mm, 0.03 mm, 0.04 mm, 0.05 mm, 0.08 mm (w zależności od przetwarzanego materiału) |
*W przypadku dużych detali należy uwzględnić termiczny skurcz liniowy i konieczność przeskalowania części w zależności od materiału w zakresie 0,02-0,1%.
