Nowe przepływomierze do sprężonego powietrza i gazów neutralnych FSM3

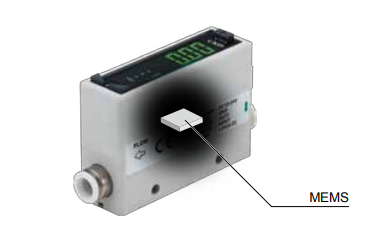

Po 10 latach od premiery kompaktowych przepływomierzy serii FSM2, inżynierowie naszego dostawcy CKD Corporation opracowali nową, funkcjonalną wersję tego produktu – FSM3, która wyposażona jest w nowe serce – MEMS - Micro Electro Mechanical Systems. Nowa wersja kompaktowego czujnika półprzewodnikowego pozwala uzyskać wysoką dokładność pomiaru +- 3 % F.S., czas reakcji 50 ms oraz powtarzalność pomiaru +-1 % F.S.
![](/fileadmin/editors/countries/bimen/NEWS/NEWSLETTER/przeplywomierz-FSM3-1.png)
Zawansowana technologicznie struktura czujnika MEMS pozwala na pomiar natężenia przepływu kilku gazów za pomocą jednego urządzenia, w zakresie pomiarowym do 200 lmin.
![](https://www.bibusmenos.pl/fileadmin/_processed_/3/c/csm_MEMS-ckd_8b5e4990c0.png)
FSM3 pozwala mierzyć takie neutralne gazy jak:
- sprężone powietrze
- azot – N2
- argon
- dwutlenek węgla
- mieszankę argonu: dwutlenku węgla w stosunku 8:2
- tlen (w przypadku wyboru obudowy ze stali nierdzewnej)

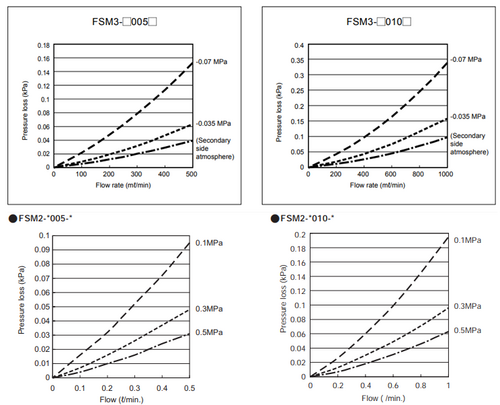

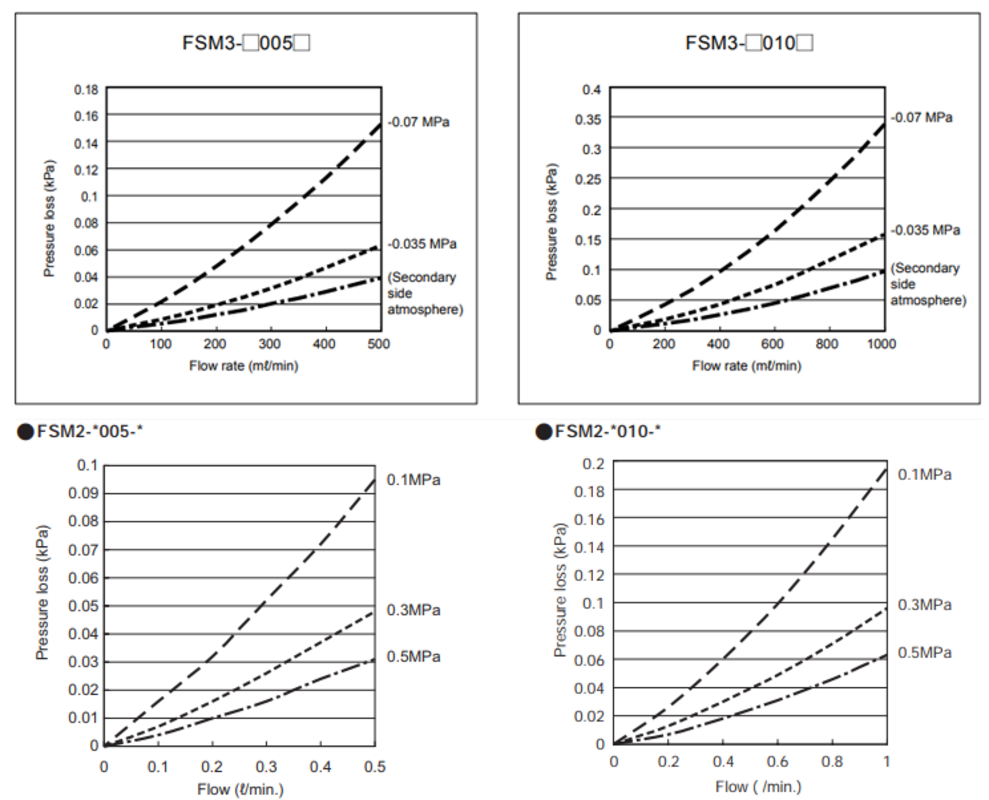

Poprawiona budowa wewnętrzna pozwala FSM3 uzyskać mniejsze spadki ciśnień, co obrazują wykresy porównawcze obu wersji czujników:
Japońscy inżynierowie, dbając o funkcjonalność, dodali następujące opcje usprawniające korzystanie z przepływomierza FSM3:
- Możliwość obrotu wyniku pomiaru
![](/fileadmin/editors/countries/bimen/NEWSLETTER/1-Mozliwosc-obrotu-wyniku-pomiaru-ckd-1.png)
- Kilka rodzajów przyłączy: wtykowe proste, wtykowe kątowe, gwintowane proste i kątowe; obie wersje kątowe można obracać o kąt 90º
![](https://www.bibusmenos.pl/fileadmin/_processed_/4/9/csm_2-kilka-rodzajow-przy%C5%82aczy-ckd-1_dc0f32e153.png)
- 3 opcje montażu: listwa DIN, montaż panelowy, uchwyt
![](https://www.bibusmenos.pl/fileadmin/_processed_/0/4/csm_3-trzy-opcje-montazu-ckd-1_7fc6d679a6.png)
- Połączenie elektrozaworu EXA i przepływomierza FSM3
![](https://www.bibusmenos.pl/fileadmin/_processed_/7/0/csm_4-polaczenie-elektrozaworu-EXA-ckd-1_d6e853fea3.png)
Dla lepszej i łatwiejszej komunikacji pomiędzy urządzeniem, można wybrać moduł komunikacji IO-Link.
IO-Link pozwala na zdalną zmianę ustawień oraz przesyłanie do jednostki sterującej takich danych jak:
- zmiana natężenia przepływu
- numer modelu i numer seryjny przepływomierza
- awarie i odłączenia zasilania
- kopiowanie ustawień
![](/fileadmin/editors/countries/bimen/NEWS/NEWSLETTER/1-modul-komunikacji-IO-Link.png)
![](/fileadmin/editors/countries/bimen/NEWS/NEWSLETTER/2-modul-komunikacji-IO-Link.png)

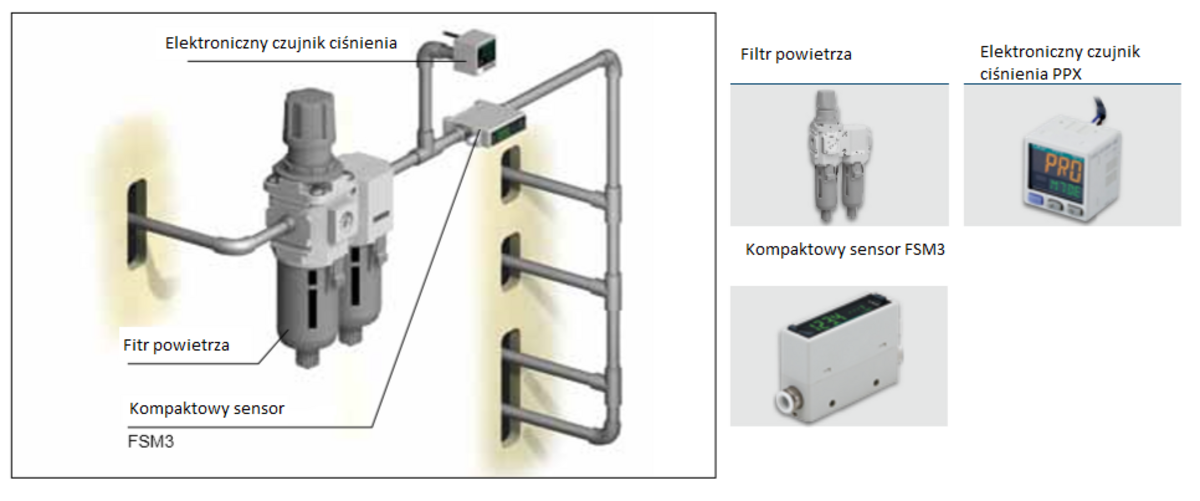

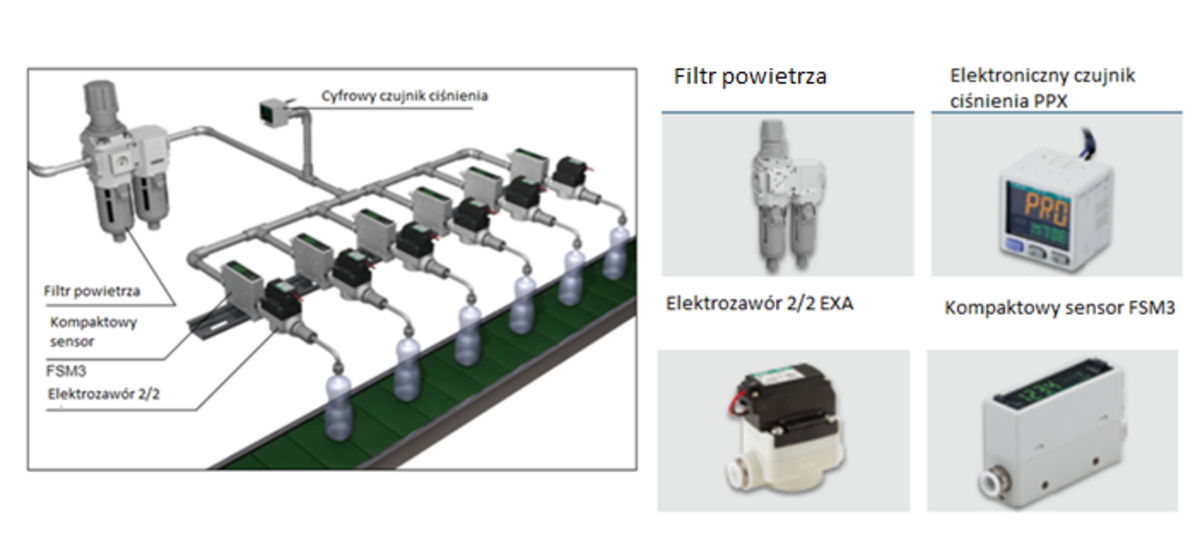

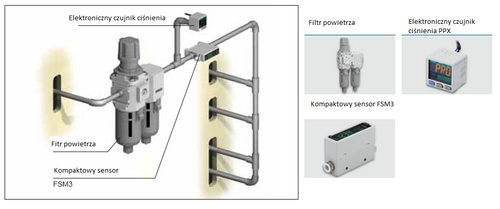

Nowa odsłona przepływomierzy FSM3 to nowoczesne rozwiązanie, dzięki któremu łatwo i skutecznie można zmierzyć zużycie sprężonego powietrza i innych gazów neutralnych oraz wykryć nieszczelność w instalacji. Nowoczesna technologia MEMS, zastosowana w czujnikach, pozwala na pomiar kilku gazów za pomocą jednego urządzenia. Dodatkowa opcja komunikacji po protokole IO-Link ułatwia komunikację z urządzeniem i pozwala wysyłać dane po sieci.
Więcej informacji o ofercie CKD Corporation w zakresie czujników przepływu na stronie ckd.com.pl
Nowy czujnik zabrudzenia filtra mgły olejowej
Wymiana wkładów do filtrów koalescencyjnych nierzadko stanowi problem na linii produkcyjnej. Regularna wymiana pozwala uchronić przed awariami urządzenia w układzie, takie jak zawory proporcjonalne, elektrozawory, przepływomierze oraz inne elementy podatne na zanieczyszczenia.
Skutkiem zużycia wkładu jest spadek ciśnienia oraz przedostanie się cząstek oleju do układu. Jest to istotny problem w przypadku, gdy sprężone powietrze ma bezpośrednią styczność z przedmiotem. Dzieje się tak np. podczas nanoszenia warstwy ochronnej podczas produkcji w branży spożywczej.
![](https://www.bibusmenos.pl/fileadmin/_processed_/2/6/csm_Nowy-czujnik-zabrudzenia-filtra-mgly-olejowej-1_293f6b2dfc.png)

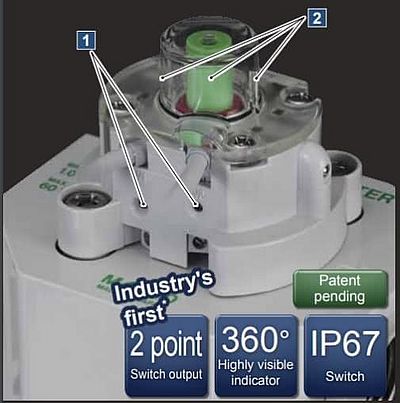

Najnowszym rozwiązaniem firmy CKD dla takich aplikacji jest elektryczny czujnik zabrudzenia wkładu filtra.
![](https://www.bibusmenos.pl/fileadmin/_processed_/e/9/csm_Nowy-czujnik-zabrudzenia-filtra-mgly-olejowej-2_2092fe0247.jpg)
Sygnalizacja czujnika odbywa się na 2 sposoby:
- Włączenie diody oraz wysłanie sygnału elektrycznego
- Wizualnie, poprzez zmianę koloru trzpienia na czerwony

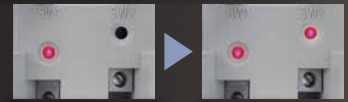

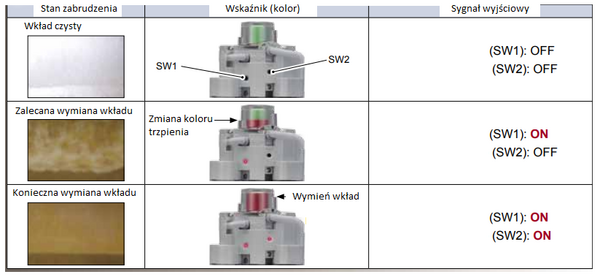

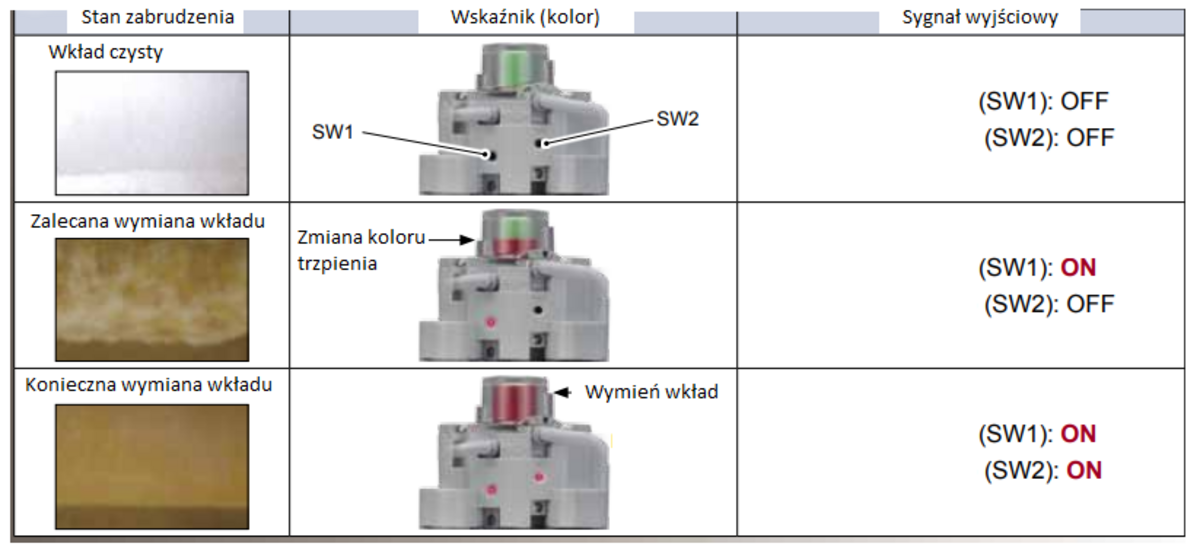

Dla lepszej prewencji możliwa jest opcja dwustopniowej sygnalizacji:
![](/fileadmin/editors/countries/bimen/NEWS/NEWSLETTER/sygnalizacja-czujniki-ckd.png)
